Étanchéité et isolation thermique des seuils de grandes ouvertures : analyse forensique des défaillances structurelles

5 novembre 2025

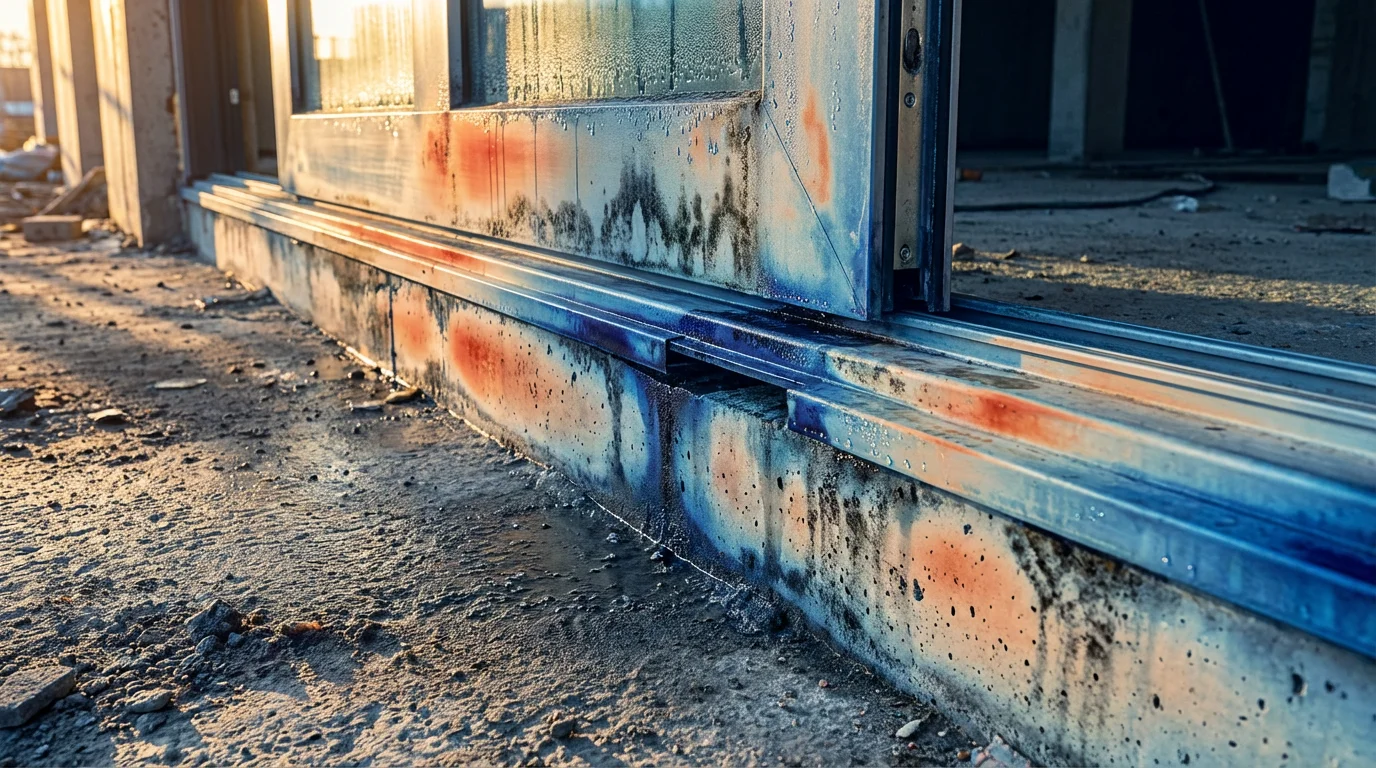

Gros plan sur un seuil de porte coulissante avec un défaut d'installation. On voit un pont thermique au niveau de la jonction métal-béton, avec de l'humidité apparente.

Le marché français de la menuiserie coulissante présente une défaillance systémique documentée : la liaison menuiserie-maçonnerie au niveau des seuils constitue un point de rupture thermique et hydrique majeur. L’analyse des sinistres déclarés auprès des assureurs construction révèle que la pose d’un seuil métallique directement sur dalle béton génère des pathologies prévisibles. Ce rapport technique établit les mécanismes physiques en cause et définit les protocoles correctifs conformes aux exigences normatives françaises.

DIAGNOSTIC FORENSIQUE : MÉCANISMES PHYSIQUES DES DÉFAILLANCES

La compréhension des sinistres liés aux seuils de grandes ouvertures nécessite l’identification précise des phénomènes thermodynamiques et hydriques en jeu. Trois mécanismes distincts interagissent pour créer les conditions de la pathologie.

SYMPTOMATOLOGIE CLINIQUE

Les manifestations observées sur site suivent une progression caractéristique :

  • Surface de sol anormalement froide dans un rayon de 0,8 à 1,2 mètre autour du seuil
  • Développement fongique à la jonction plinthe-sol
  • Dégradation des revêtements de sol souples par migration d’humidité
  • Écaillage des finitions murales en partie basse

Ces symptômes sont fréquemment attribués à tort à des défauts du système de chauffage. L’origine réelle réside dans une rupture de l’enveloppe thermique au niveau du seuil.

EFFET D’AILETTE DE REFROIDISSEMENT (KÜHLRIPPENEFFEKT)

Le phénomène désigné en ingénierie thermique sous le terme allemand « Kühlrippeneffekt » décrit le comportement d’un élément métallique conducteur en contact avec deux ambiances de températures différentes. L’aluminium présente une conductivité thermique de 237 W/(m·K), contre 1,75 W/(m·K) pour le béton et 0,035 W/(m·K) pour un isolant performant.

Un seuil aluminium en contact direct avec la dalle béton fonctionne comme un dissipateur thermique inversé : il capte l’énergie calorique intérieure et la transfère vers l’extérieur. Les barrettes de rupture de pont thermique intégrées au profilé (polyamide, conductivité 0,25 W/(m·K)) ne compensent pas ce transfert lorsque la masse thermique du béton adjacent n’est pas isolée.

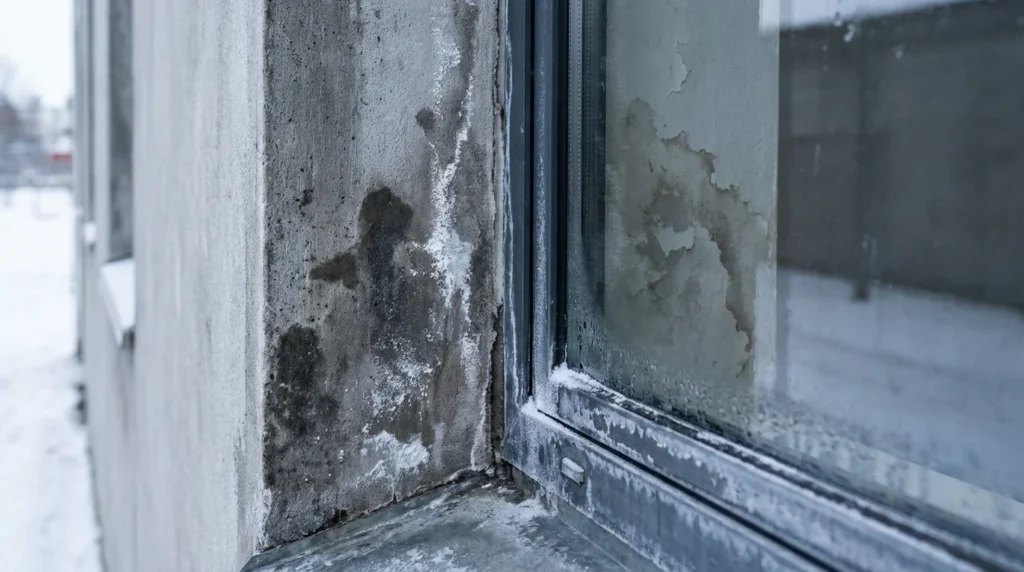

Détail d'une façade de bâtiment montrant des signes de ponts thermiques. On voit des traces de condensation et des dommages d'humidité autour d'un cadre de fenêtre en aluminium sur une structure en béton.

MÉCANISME DE SUCCION CAPILLAIRE

L’eau présente une capacité de migration ascendante par tension superficielle dans les interstices de faible section. Ce phénomène de succion capillaire se manifeste dans les micro-espaces entre seuil et maçonnerie lorsque l’étanchéité est assurée par des moyens discontinus (joints silicone, compribandes).

La hauteur de remontée capillaire dans un interstice de 0,1 mm atteint théoriquement 150 mm. Dans les configurations de seuils PMR (Personne à Mobilité Réduite) où la garde d’eau est réduite pour des raisons d’accessibilité, ce mécanisme provoque la saturation progressive des matériaux adjacents.

EXIGENCES NORMATIVES FRANÇAISES : CLASSEMENT AEV ET DTU

Le cadre réglementaire français impose des performances minimales quantifiées pour les menuiseries extérieures. La compréhension de ces exigences permet d’évaluer l’adéquation des solutions proposées.

CLASSEMENT AEV (AIR-EAU-VENT)

Le classement AEV définit les performances des menuiseries selon trois critères :

  • A : perméabilité à l’air (classes 1 à 4)
  • E : étanchéité à l’eau (classes 1A à 9A pour exposition normale, 1B à 7B pour exposition directe)
  • V : résistance au vent (classes 1 à 5 pour la résistance, A à C pour la déformation)

Pour les grandes baies coulissantes en zone exposée (façade non abritée, étage élevé), le classement minimal exigé atteint E7B, correspondant à une étanchéité sous 600 Pa de pression avec exposition directe. Cette performance ne peut être atteinte sans traitement spécifique de la liaison seuil-gros œuvre.

RÉFÉRENTIEL DTU 20.1 ET 36.5

Le DTU 20.1 (Ouvrages en maçonnerie de petits éléments) et le DTU 36.5 (Mise en œuvre des fenêtres et portes extérieures) définissent les règles de l’art pour l’interface menuiserie-maçonnerie. Les points critiques pour les seuils incluent :

  • Obligation de garde d’eau minimale de 50 mm en situation courante
  • Nécessité d’un relevé d’étanchéité sur les dormants latéraux
  • Exigence de drainage des eaux d’infiltration éventuelles

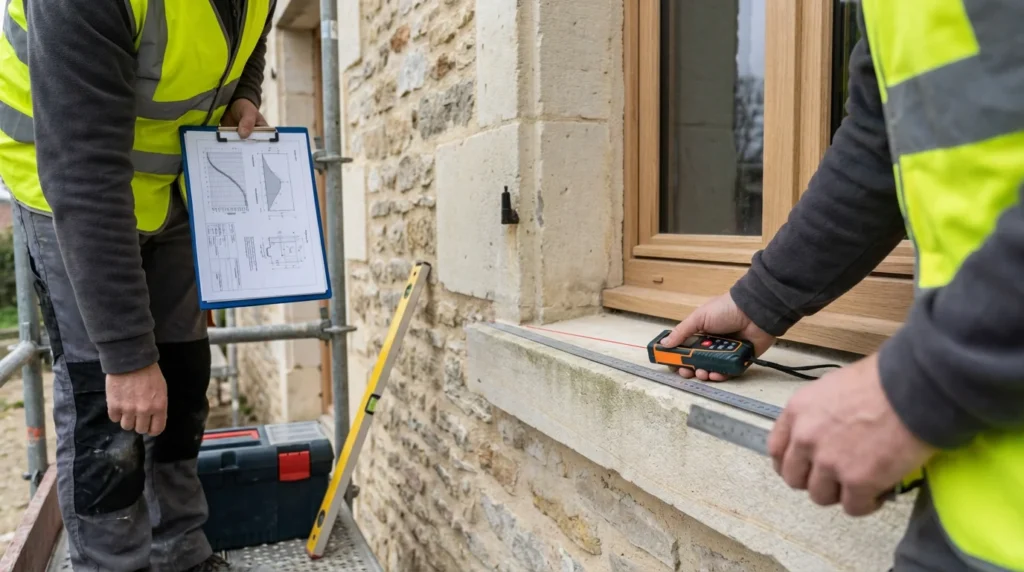

Un expert en bâtiment mesure avec précision le seuil d'une fenêtre d'un immeuble français. Il utilise des outils techniques pour vérifier la hauteur de protection contre l'eau, concentré sur son travail.

SOLUTIONS TECHNIQUES CONFORMES : PROTOCOLE D’INTERVENTION

La correction des défaillances identifiées repose sur deux dispositifs complémentaires dont l’association est impérative.

RUPTEUR DE PONT THERMIQUE DE SOUBASSEMENT

L’interposition d’un matériau isolant entre le seuil métallique et la dalle béton neutralise le transfert thermique par conduction. Les matériaux adaptés présentent les caractéristiques suivantes :

  • Résistance à la compression supérieure à 20 MPa (support de charges)
  • Conductivité thermique inférieure à 0,10 W/(m·K)
  • Imputrescibilité et stabilité dimensionnelle
  • Compatibilité avec les systèmes d’étanchéité liquide

Les blocs de polyuréthane recyclé haute densité (type Purenit, Compacfoam) répondent à ces critères. Leur épaisseur minimale de 30 mm assure une résistance thermique additionnelle de 0,30 m²·K/W au niveau du seuil.

SYSTÈME D’ÉTANCHÉITÉ LIQUIDE (SEL)

Les membranes bitumineuses préformées présentent des limitations aux points singuliers des seuils PMR : angles rentrants, relevés sur profilés complexes, raccordements aux évacuations. Les systèmes d’étanchéité liquide (résines polyuréthane ou PMMA armées de voile textile) créent une membrane continue épousant les géométries complexes.

L’application comprend :

  • Primaire d’accrochage sur support béton (blocage du bullage)
  • Première couche de résine (épaisseur 1 mm)
  • Armature textile de renfort aux angles et points singuliers
  • Seconde couche de résine (épaisseur totale 2 mm minimum)
  • Relevés sur dormants latéraux (hauteur minimale 100 mm)

TABLEAU COMPARATIF DES CONFIGURATIONS

Critère techniqueConfiguration standardConfiguration conformeÉcart de performance
Interface solPose sur arase béton ou cales PVCBloc isolant haute densité (ép. 30 mm min.)Résistance thermique +0,30 m²·K/W
ÉtanchéitéJoint silicone ou compribandeSEL armé avec relevés 100 mmDurabilité x3, étanchéité capillaire totale
Pont thermique linéique (Ψ)0,50 à 0,80 W/(m·K)0,15 à 0,25 W/(m·K)Réduction 60 à 70%
Risque pathologiqueInfiltration probable à 3-5 ansPérennité supérieure à 25 ansGarantie décennale sécurisée
À gauche, on voit un détail de construction traditionnelle avec un pont thermique visible. À droite, un design moderne sans pont thermique apparent. Les deux comparaisons sont côte à côte sur un fond neutre.

DIAGNOSTIC D’ERREURS : IDENTIFICATION ET CORRECTION

SYMPTÔME : SOL FROID LOCALISÉ

Cause : Absence de rupteur thermique sous le seuil. Le transfert conductif direct aluminium-béton crée une zone de déperdition concentrée.

Solution : Dépose du seuil, mise en place d’un socle isolant, repose avec calage de niveau. Intervention lourde nécessitant la dépose partielle du revêtement de sol.

SYMPTÔME : TRACES D’HUMIDITÉ RÉCURRENTES

Cause : Défaut d’étanchéité par succion capillaire. Le joint silicone ne bloque pas la migration d’eau dans les micro-interstices.

Solution : Création d’un cuvelage par SEL avec relevés latéraux. Nécessite l’accès à la face extérieure du seuil et le traitement de la jonction terrasse-menuiserie.

SYMPTÔME : DÉGRADATION DES FINITIONS INTÉRIEURES

Cause : Condensation par point de rosée déplacé. La température de surface du seuil descend sous le point de rosée de l’air intérieur.

Solution : Combinaison des deux interventions précédentes. Vérification de la ventilation du local pour contrôler l’hygrométrie.

LISTES DE CONTRÔLE OPÉRATIONNELLES

PRÉPARATION DU PROJET (PHASE CONCEPTION)

  • Vérifier la présence du plan de coupe vertical échelle 1/5 montrant le socle isolant
  • Confirmer la mention « Système d’Étanchéité Liquide » dans le CCTP
  • Valider l’Avis Technique CSTB du seuil PMR pour la configuration prévue
  • Contrôler la compatibilité chimique membrane-profilé (fiche technique croisée)
  • Exiger la valeur du coefficient Psi (Ψ) de la liaison seuil-dalle

RÉCEPTION CHANTIER (POINTS D’ARRÊT)

  • Inspecter la présence visible du socle isolant avant coulage de chape
  • Mesurer la hauteur des relevés d’étanchéité sur dormants (minimum 100 mm)
  • Vérifier la liberté des busettes de drainage (absence d’obstruction)
  • Contrôler le noyage de l’armature textile aux angles
  • Documenter photographiquement chaque étape avant recouvrement

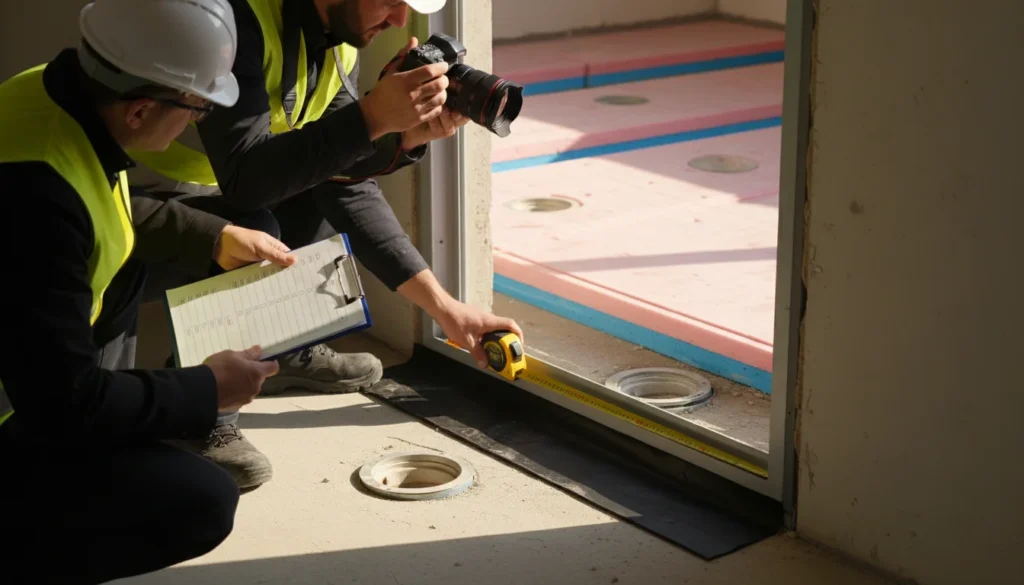

Inspecteur sur un chantier vérifiant la hauteur de la membrane d'étanchéité près d'une porte avec un mètre ruban et un clipboard en main. Le site est bien organisé, avec des outils et matériaux autour.

FAQ TECHNIQUE

Q1 : Comment vérifier la continuité de l’isotherme au niveau du seuil ?

La continuité de l’isotherme 10°C (limite de condensation pour une hygrométrie de 50%) se vérifie par thermographie infrarouge en période de chauffage. Sans socle isolant, l’isotherme pénètre à l’intérieur du bâtiment, créant une zone de condensation potentielle. Le coefficient Psi (Ψ) de la liaison doit être inférieur à 0,25 W/(m·K) pour éviter ce phénomène.

Q2 : Le classement AEV du seuil PMR est-il suffisant sans caniveau de récupération ?

Le classement AEV certifie la performance de la menuiserie en conditions d’essai normalisées. En configuration PMR encastrée sans caniveau grille, l’étanchéité repose entièrement sur le traitement de la liaison au gros œuvre. Le SEL devient alors obligatoire pour maintenir la performance annoncée en situation réelle d’exposition.

Q3 : Quelle est la durée de vie d’un joint silicone en position horizontale exposée ?

Les joints silicone en position horizontale avec stagnation d’eau présentent une durée de vie effective de 3 à 5 ans avant perte d’adhérence ou fissuration. Les SEL armés atteignent des durées de vie supérieures à 25 ans dans les mêmes conditions, justifiant l’écart de coût initial.

Q4 : Le primaire d’accrochage est-il réellement nécessaire sur béton neuf ?

Le primaire remplit deux fonctions : amélioration de l’adhérence et blocage du bullage. Le béton, même neuf, contient de l’air occlus qui remonte lors de l’application de la résine, créant des micro-perforations. L’imprégnation préalable sature les pores superficiels et garantit l’intégrité de la membrane.

CONCLUSION

L’analyse forensique des défaillances de seuils de grandes ouvertures établit trois constats techniques incontestables. La succion capillaire constitue un mécanisme actif d’infiltration que les joints discontinus ne peuvent bloquer. L’effet d’ailette de refroidissement transforme tout seuil métallique non isolé en source de déperdition thermique concentrée. La combinaison d’un socle rupteur de pont thermique et d’un système d’étanchéité liquide armé représente la seule configuration conforme aux exigences de performance et de durabilité.

Action immédiate : exiger systématiquement le plan de coupe détaillé et la valeur du coefficient Psi (Ψ) de la liaison seuil-dalle avant validation de tout devis de menuiserie coulissante.
