Coefficient Ψ Fenêtre : Le Voleur d’Énergie Invisible Que Les Vendeurs Cachent
Le marché français de la menuiserie repose sur une omission technique délibérée. Le coefficient Uw affiché sur l’étiquette de votre fenêtre constitue une donnée de laboratoire qui ignore la réalité physique du chantier. Le véritable responsable de vos déperditions thermiques se nomme coefficient Ψ (Psi) — une variable que l’industrie préfère dissimuler. Cette analyse technique démontre pourquoi une fenêtre à 1000 € peut performer thermiquement au niveau d’un modèle d’entrée de gamme mal installé.
LE COEFFICIENT Ψ : DÉFINITION NORMATIVE ET IMPLICATIONS PHYSIQUES
La norme DIN EN ISO 10211 définit le coefficient de transmission thermique linéique Ψ comme la quantité de chaleur traversant un mètre linéaire de jonction par unité de temps et par degré de différence de température. Cette valeur, exprimée en W/(m·K), quantifie les pertes thermiques aux interfaces — là où deux composants de l’enveloppe du bâtiment se rencontrent.
POURQUOI CETTE VALEUR RESTE ABSENTE DES ARGUMENTAIRES COMMERCIAUX
Le coefficient Ψ représente un pont thermique linéaire. Contrairement aux surfaces planes (vitrages, cadres), ces zones de jonction concentrent les flux de chaleur selon un phénomène de convergence thermique. La conductivité thermique de l’aluminium atteint 160 W/(m·K), contre 0.2 W/(m·K) pour un composite polymère. Cette différence de facteur 800 explique pourquoi un intercalaire métallique transforme le périmètre du vitrage en autoroute pour les calories.
Les fabricants communiquent sur Ug (coefficient du vitrage) et Uf (coefficient du cadre) car ces valeurs sont optimisables par l’épaisseur et le nombre de couches. Le coefficient Ψg de l’intercalaire, lui, dépend du choix du matériau — un paramètre où la réduction des coûts prime souvent sur la performance.
LA FORMULE COMPLÈTE : ANATOMIE DE LA DÉPERDITION THERMIQUE
Pour évaluer la performance réelle d’une fenêtre, la norme EN ISO 10077-1 impose l’équation suivante :
$$U_w = \frac{A_g U_g + A_f U_f + l_g \Psi_g}{A_g + A_f}$$
Où :
- Ag : Surface du vitrage (m²)
- Ug : Coefficient thermique du vitrage W/(m²·K)
- Af : Surface du cadre (m²)
- Uf : Coefficient thermique du cadre W/(m²·K)
- lg : Périmètre du vitrage (m)
- Ψg : Coefficient linéique de l’intercalaire W/(m·K)
ANALYSE DU TERME PÉNALISANT
Le numérateur contient trois termes additifs. Les deux premiers (surfaces × coefficients) représentent les pertes surfaciques. Le troisième terme (lg × Ψg) constitue la pénalité linéique — une contribution proportionnelle au périmètre du vitrage.
Pour une fenêtre standard de 1.2 m × 1.4 m :
- Périmètre du vitrage : environ 4.8 mètres linéaires
- Avec Ψg = 0.08 W/(m·K) (aluminium) : contribution = 0.384 W/K
- Avec Ψg = 0.03 W/(m·K) (Warm Edge) : contribution = 0.144 W/K
La différence de 0.24 W/K, rapportée à la surface totale, dégrade le Uw de 0.10 à 0.15 W/(m²·K). Sur une maison comportant 15 fenêtres, cette dégradation équivaut à une surface de déperdition supplémentaire de plusieurs mètres carrés.

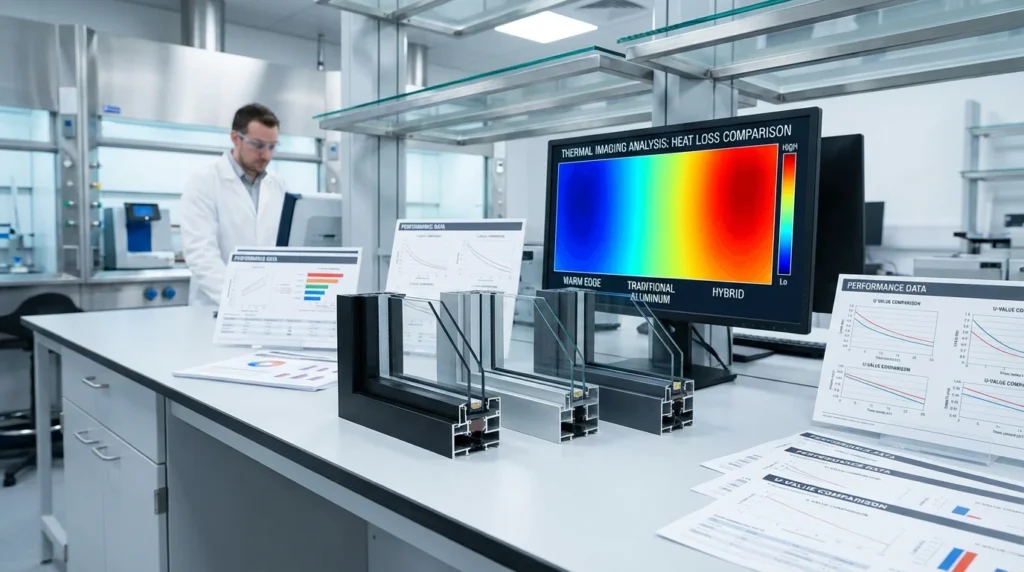

TABLEAU COMPARATIF : HIÉRARCHIE DES INTERCALAIRES PAR PERFORMANCE THERMIQUE
| Type d’intercalaire | Matériau principal | Valeur Ψ (W/m·K) | Utilité technique | Avantages | Inconvénients |
|---|---|---|---|---|---|
| Alu Spacer Standard | Aluminium | 0.080 – 0.110 | Rénovation économique | Coût minimal, disponibilité | Pont thermique critique, condensation périphérique |
| Stainless Steel | Acier inoxydable | 0.050 – 0.070 | Compromis intermédiaire | Meilleure tenue mécanique que composite | Performance insuffisante pour label passif |
| Warm Edge (TGI/Swisspacer) | Composite polymère/inox | 0.030 – 0.045 | Construction BBC/RE2020 | Rupture de pont thermique effective | Coût supérieur de 15-25% |
| Super Spacer | Mousse silicone structurelle | 0.025 – 0.029 | Maison passive, Minergie | Performance optimale, absorption des dilatations | Disponibilité limitée, prix premium |
Le choix d’un intercalaire aluminium sur un triple vitrage haute performance constitue une incohérence technique. La réduction de Ug de 1.0 à 0.5 W/(m²·K) se trouve partiellement annulée par l’augmentation de la contribution linéique.
LA TAXE Ψinstall : QUAND LA POSE DÉTRUIT L’INVESTISSEMENT
Le coefficient Uw de l’étiquette suppose une installation en conditions idéales. La réalité du chantier introduit un second coefficient linéique : Ψinstall, quantifiant les pertes à la jonction cadre-maçonnerie.
QUANTIFICATION DE L’IMPACT
Selon les études du Passivhaus Institut et les retours d’expérience des bureaux d’études thermiques français, les valeurs de Ψinstall varient considérablement :
- Pose en tunnel avec isolation périphérique continue : Ψinstall ≈ 0.01 – 0.02 W/(m·K)
- Pose en applique avec précadre isolé : Ψinstall ≈ 0.03 – 0.05 W/(m·K)
- Pose standard avec mousse expansive seule : Ψinstall ≈ 0.08 – 0.15 W/(m·K)
DÉMONSTRATION CHIFFRÉE
Fenêtre certifiée Uw = 0.80 W/(m²·K), dimensions 1.2 × 1.4 m :
- Périmètre de pose : 5.2 mètres linéaires
- Surface totale : 1.68 m²
Avec Ψinstall = 0.08 W/(m·K) :
Contribution supplémentaire = 5.2 × 0.08 = 0.416 W/K
Dégradation du Uw effectif = 0.416 / 1.68 = +0.25 W/(m²·K)
Résultat : la fenêtre vendue pour Uw = 0.80 performe réellement à Uw effectif = 1.05 W/(m²·K). La perte d’efficacité atteint 31%.
PROTOCOLES DE VÉRIFICATION : LISTES DE CONTRÔLE TECHNIQUES
CHECKLIST DE PRÉPARATION (AVANT SIGNATURE DU DEVIS)
- ☐ Vérifier que le devis mentionne explicitement le type d’intercalaire (refuser toute mention « standard » sans précision)
- ☐ Exiger la fiche technique du vitrage avec valeur Ψg chiffrée (seuil acceptable : ≤ 0.04 W/m·K)
- ☐ Demander le schéma de coupe de l’installation montrant la continuité de l’isolation
- ☐ Confirmer que le cadre chevauche l’isolant mural d’au moins 30 mm
- ☐ Stipuler contractuellement l’interdiction d’intercalaires en aluminium pur
- ☐ Obtenir l’engagement écrit sur le traitement du pont thermique de seuil

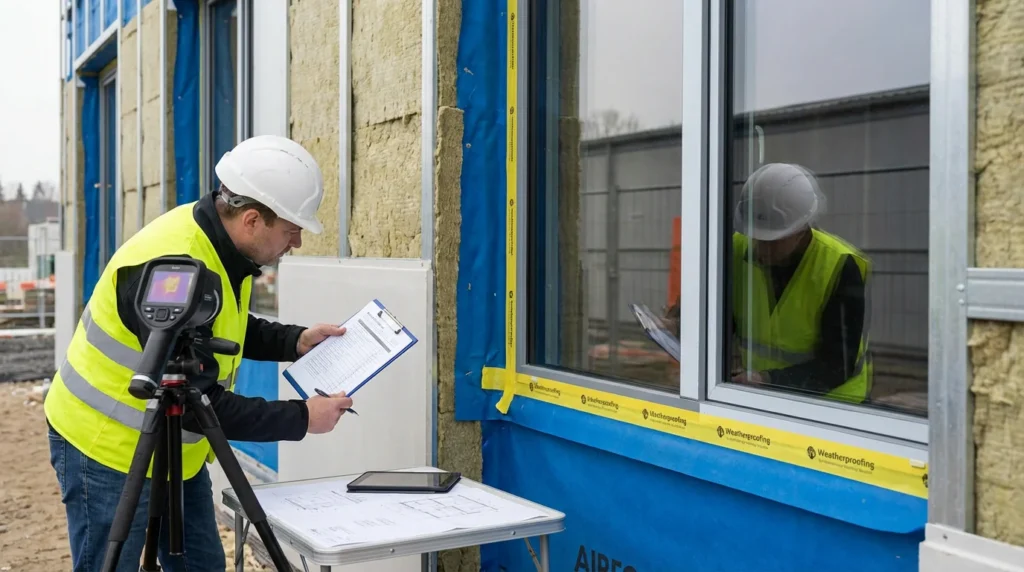

CHECKLIST DE CONTRÔLE QUALITÉ (RÉCEPTION DES TRAVAUX)
- ☐ Inspecter visuellement l’intercalaire : couleur noire mate (composite) ou structure mousse (Super Spacer) — refuser si métal brillant visible
- ☐ Vérifier l’absence de jour entre précadre et maçonnerie avant pose des habillages
- ☐ Contrôler la présence de membrane d’étanchéité à l’air côté intérieur
- ☐ Confirmer la mise en œuvre de compribande ou membrane pare-pluie côté extérieur
- ☐ Tester la continuité de l’isolation au niveau du seuil (point critique)
- ☐ Documenter photographiquement chaque étape avant fermeture des habillages
DIAGNOSTIC DES DÉFAILLANCES : SYMPTÔMES, CAUSES ET SOLUTIONS
| Symptôme observé | Cause technique | Solution corrective |
|---|---|---|
| Condensation périphérique sur le vitrage (intérieur) | Coefficient Ψg excessif — intercalaire aluminium créant une zone froide atteignant le point de rosée | Remplacement du vitrage par un modèle équipé d’intercalaire Warm Edge. Aucune solution palliative efficace. |
| Sensation de courant d’air froid près du cadre (fenêtres fermées) | Ψinstall critique — discontinuité de l’isolation entre dormant et maçonnerie | Dépose des habillages intérieurs, injection d’isolant projeté, pose de membrane d’étanchéité, restitution des finitions. |
| Moisissures récurrentes sur joints silicone périphériques | Pont thermique linéaire combiné à ventilation insuffisante — paroi froide + humidité stagnante | Traitement antifongique temporaire. Solution durable : amélioration de la ventilation ET correction du pont thermique (souvent impossible sans dépose complète). |
| Écart de température >5°C entre centre du vitrage et périphérie | Intercalaire conducteur créant un gradient thermique excessif | Remplacement du vitrage. Le défaut est intrinsèque à la conception du produit. |
QUESTIONS TECHNIQUES POUR ÉVALUER LA COMPÉTENCE DU VENDEUR
QUESTION 1 : « Quel est le coefficient Psi exact de l’intercalaire proposé dans ce devis ? »
Réponse attendue : une valeur chiffrée entre 0.025 et 0.045 W/(m·K) avec référence au fabricant (Swisspacer, TGI, Thermix). Une réponse vague (« c’est du Warm Edge standard ») indique une méconnaissance du produit vendu.
QUESTION 2 : « Comment traitez-vous le pont thermique linéaire de pose pour garantir que le Uw annoncé sera respecté in situ ? »
Réponse attendue : description du protocole de pose (position dans l’épaisseur du mur, chevauchement avec l’isolant, type de membrane d’étanchéité). Si la réponse se limite à « mousse expansive », l’installation sera thermiquement défaillante.
QUESTION 3 : « Pouvez-vous garantir par écrit que l’intercalaire n’est pas en aluminium ? »
Réponse attendue : engagement contractuel sans réserve. L’aluminium représente l’option la moins coûteuse — sans interdiction explicite, le risque de substitution existe.
QUESTION 4 : « Quelle est la valeur Ψinstall garantie pour votre méthode de pose ? »
Réponse attendue : valeur chiffrée inférieure à 0.04 W/(m·K) pour une pose conforme aux exigences RE2020. L’absence de réponse révèle que ce paramètre n’est pas maîtrisé.
CONCLUSION : EXIGENCES MINIMALES POUR UNE PERFORMANCE THERMIQUE RÉELLE
Le coefficient Uw affiché sur l’étiquette ne représente qu’une fraction de la performance thermique réelle. Le coefficient linéique Ψ de l’intercalaire et le coefficient de pose Ψinstall constituent les variables déterminantes que l’industrie omet systématiquement de communiquer.
Trois exigences techniques s’imposent : premièrement, refuser tout intercalaire présentant un Ψg supérieur à 0.04 W/(m·K) ; deuxièmement, exiger un protocole de pose garantissant un Ψinstall inférieur à 0.04 W/(m·K) ; troisièmement, obtenir ces engagements par écrit avant signature.
La prochaine étape consiste à demander systématiquement la fiche technique complète du vitrage mentionnant la valeur Ψg — ce document constitue le seul indicateur fiable de la performance réelle de l’investissement.
