Triple Vitrage vs Réalité : Guide Critique du Coefficient U et de la Performance Réelle des Fenêtres
Le marché français de la menuiserie souffre d’une pathologie technique : le fétichisme du coefficient Ug. Cette obsession pour une valeur de laboratoire occulte la réalité physique des systèmes menuisés. Une fenêtre performante ne se résume pas à un chiffre sur une fiche technique. Elle constitue un assemblage thermodynamique où vitrage, châssis, quincaillerie et pose interagissent selon des lois physiques implacables. Ce guide déconstruit les arguments commerciaux pour révéler les mécanismes réels de la performance thermique.
LA HIÉRARCHIE DES COEFFICIENTS THERMIQUES : DU VIRTUEL AU RÉEL
La compréhension des différents coefficients thermiques constitue le préalable indispensable à toute décision d’achat éclairée. Le décalage entre la valeur affichée et la performance réelle peut atteindre des proportions considérables.
LA TRIADE DES COEFFICIENTS : UNE PROGRESSION VERS LA VÉRITÉ
Le coefficient Ug (Glass) représente la mesure au centre du vitrage, réalisée en conditions de laboratoire selon la norme EN 673. Cette valeur ignore les effets de bord, l’intercalaire et le châssis. Elle constitue l’argument marketing principal mais ne reflète aucunement la performance in situ.
Le coefficient Uw (Window) intègre le châssis et le pont thermique de l’intercalaire (Ψg). La norme EN ISO 10077-1 définit son calcul. Un Ug de 0,5 W/m²K peut résulter en un Uw de 0,8 W/m²K lorsque le profilé présente une conductivité thermique élevée. Le châssis représente typiquement 20 à 30% de la surface totale et peut dégrader significativement la performance globale.

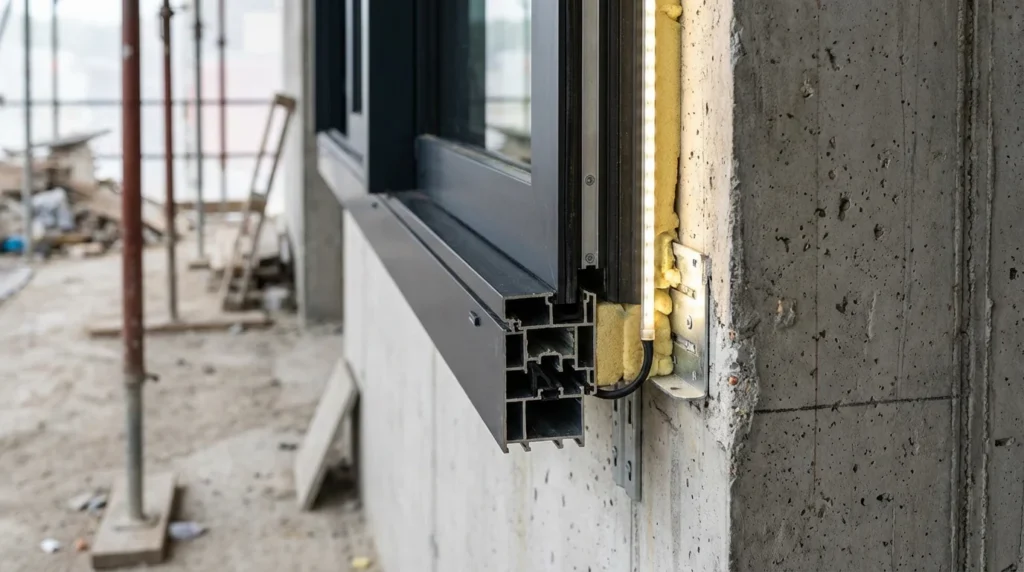

Le coefficient Uw,installed constitue la seule vérité physique mesurable. Il intègre le pont thermique linéique de liaison (Ψpose) entre la menuiserie et le gros œuvre. Selon les études du CSTB, une pose standard sans traitement spécifique des jonctions peut dégrader le coefficient global de 0,3 à 0,5 W/m²K. Une fenêtre affichant un Uw de 0,8 peut ainsi atteindre un Uw,installed de 1,2 W/m²K.
LA LOI DES RENDEMENTS DÉCROISSANTS EN ISOLATION THERMIQUE
L’amélioration des performances thermiques suit une courbe asymptotique. Le passage d’un Ug de 1,0 à 0,6 W/m²K génère une réduction des déperditions de 40%. Le passage de 0,6 à 0,5 W/m²K ne produit qu’une amélioration de 17% supplémentaire, pour un surcoût souvent supérieur à 30%.
Cette asymptote s’explique par les limites physiques des technologies disponibles. L’ajout de couches faiblement émissives, le remplacement de l’argon par du krypton et l’augmentation des épaisseurs de lame de gaz atteignent rapidement leurs limites d’efficacité marginale.
Le facteur solaire (g) subit une dégradation corrélée. Chaque couche faiblement émissive réduit la transmission lumineuse et énergétique. Un triple vitrage performant thermiquement (Ug 0,5) présente généralement un facteur g compris entre 0,35 et 0,45. Un double vitrage standard (Ug 1,0) offre un facteur g de 0,60 à 0,65. Cette différence représente une perte d’apports solaires gratuits de 30 à 40% en période de chauffe.
L’IMPACT MÉCANIQUE DU TRIPLE VITRAGE
LE POIDS : CONTRAINTE STRUCTURELLE MAJEURE
Un triple vitrage standard (4/16/4/16/4 avec argon) pèse environ 30 kg/m². Un double vitrage équivalent (4/16/4) pèse 20 kg/m². Cette différence de 50% impose des contraintes mécaniques considérables sur l’ensemble de la quincaillerie.

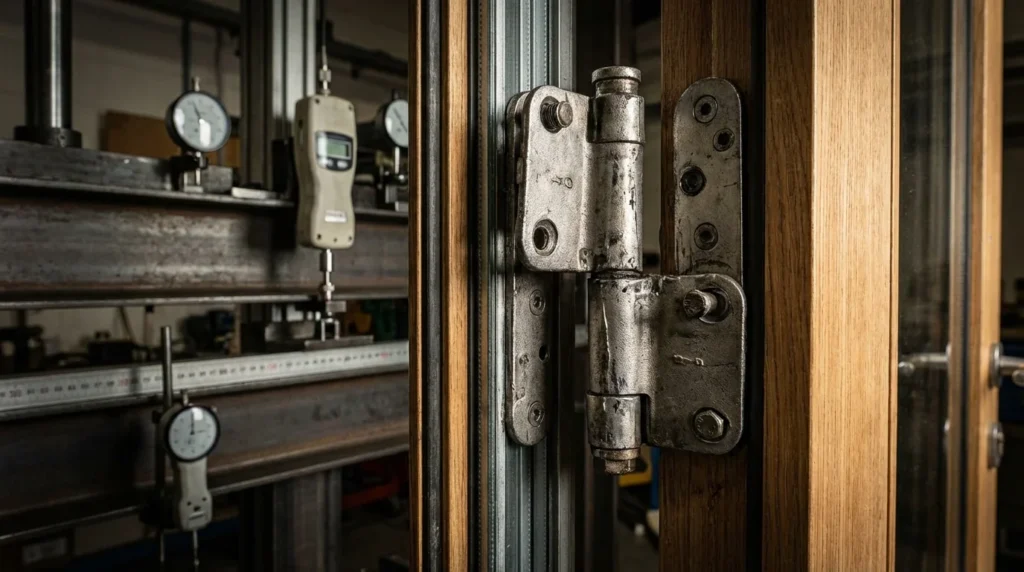

Sur une porte-fenêtre de 2,20 m × 0,90 m (soit 1,98 m²), le triple vitrage génère une masse de 59 kg contre 40 kg pour le double. Cette surcharge s’applique principalement sur les paumelles, qui subissent des efforts de cisaillement et de flexion permanents.
CONSÉQUENCES SUR LA DURABILITÉ DES FERRURES
Les essais selon la norme EN 1191 définissent les cycles d’ouverture/fermeture que doivent supporter les ferrures. Une quincaillerie standard certifiée pour 10 000 cycles avec un ouvrant de 40 kg verra sa durée de vie réduite proportionnellement avec un ouvrant de 60 kg. La fatigue des matériaux suit des lois logarithmiques : une augmentation de charge de 50% peut réduire la durée de vie de 60 à 70%.
L’affaissement de l’ouvrant constitue la manifestation visible de cette dégradation. Sous l’effet du poids permanent, les paumelles subissent un fluage qui crée un désaxement progressif. Un écart de 2 mm en partie haute suffit à créer un défaut d’étanchéité mesurable. Le coefficient Uw,installed se dégrade alors de manière irréversible.
TABLEAU COMPARATIF : ANALYSE SYSTÉMIQUE DES OPTIONS
| Option | Utilité Technique | Avantages | Inconvénients |
|---|---|---|---|
| Double vitrage Ug 1,0 | Standard réglementaire | Rapport coût/performance optimal, facteur g élevé (0,60-0,65), poids compatible avec quincaillerie standard | Performance thermique limitée pour zones climatiques H1 |
| Triple vitrage Ug 0,5 | Performance maximale théorique | Isolation thermique de laboratoire optimale | Poids excessif (30 kg/m²), facteur g réduit (0,35-0,45), usure prématurée des ferrures |
| Triple vitrage Ug 0,6 | Compromis technique optimal | Équilibre isolation/apports solaires, poids intermédiaire | Nécessite dimensionnement spécifique de la quincaillerie |
| Pose avec compribande classe 1 | Garantie de performance installée | Réduction du Ψpose de 0,08 à 0,04 W/mK | Surcoût de 15 à 20% sur la pose |
| Pose mousse polyuréthane seule | Économie apparente | Rapidité d’exécution, coût réduit | Pont thermique non traité, Ψpose supérieur à 0,10 W/mK |
LISTES DE CONTRÔLE TECHNIQUES
CHECKLIST PRÉPARATION ET CONCEPTION
- Vérification de la charge admissible des ferrures selon EN 1191 pour le poids spécifique du vitrage
- Contrôle du facteur solaire g supérieur à 0,50 pour façades Sud et Ouest
- Calcul du coefficient Ψpose selon la méthode de pose prévue
- Dimensionnement des renforts acier dans les profilés PVC pour le moment de flexion
- Vérification de la compatibilité intercalaire/châssis (Warm Edge certifié Ψg inférieur à 0,04 W/mK)
- Analyse du bilan énergétique global incluant apports solaires passifs
CHECKLIST CONTRÔLE QUALITÉ À RÉCEPTION
- Test de compression des joints par méthode de la feuille sur tout le périmètre
- Mesure de verticalité et équerrage avec tolérance maximale de 1 mm/m
- Inspection visuelle de la continuité des membranes d’étanchéité aux angles
- Vérification de l’absence de jour visible en partie haute de l’ouvrant
- Contrôle de la planéité du dormant après fixation
- Test d’étanchéité à l’eau par aspersion selon EN 1027
DIAGNOSTIC DES DÉFAILLANCES ET SOLUTIONS
SYMPTÔME : COURANT D’AIR FROID CÔTÉ PAUMELLE APRÈS 12 À 18 MOIS
Cause technique : Le fluage des matériaux sous charge permanente a déformé les charnières ou le profilé ouvrant. La compression du joint périphérique devient insuffisante pour assurer l’étanchéité.
Solution corrective : Remplacement des ferrures par des modèles à charge admissible supérieure (catégorie « Heavy Duty »). Calage du vitrage pour redresser temporairement l’ouvrant. Réglage des galets de compression si le système le permet.
Prévention : Refus du triple vitrage sur les ouvrants de surface supérieure à 1,5 m² sans quincaillerie spécifiquement dimensionnée. Exigence de fiches vissées dans les renforts acier.
SYMPTÔME : FACTURE DE CHAUFFAGE STABLE MALGRÉ REMPLACEMENT PAR TRIPLE VITRAGE
Cause technique : L’effondrement du facteur solaire g annule les gains d’isolation. Le vitrage bloque les apports solaires gratuits en période de chauffe. Le bilan énergétique global reste neutre ou devient négatif.
Solution corrective : Aucune modification possible après installation. Le complexe verrier ne peut être modifié.
Prévention : Exigence d’un vitrage avec facteur g supérieur à 0,50 pour les façades recevant un ensoleillement significatif. Calcul préalable du bilan énergétique incluant les apports passifs.
SYMPTÔME : CONDENSATION PÉRIPHÉRIQUE SUR LE VITRAGE
Cause technique : Pont thermique de l’intercalaire insuffisamment traité. L’intercalaire aluminium standard présente un Ψg de 0,08 à 0,10 W/mK. La température de surface en périphérie du vitrage descend sous le point de rosée de l’air intérieur.
Solution corrective : Amélioration de la ventilation pour réduire l’humidité relative intérieure. Aucune correction structurelle possible.
Prévention : Exigence d’un intercalaire Warm Edge certifié avec Ψg inférieur à 0,04 W/mK.
Une fenêtre Ug 0,6 avec pose technique complète (compribande, membrane, traitement du Ψpose) atteint un Uw,installed de 0,85 W/m²K. Une fenêtre Ug 0,4 avec pose standard atteint un Uw,installed de 1,10 W/m²K. L’investissement dans la pose génère un retour supérieur à l’investissement dans le vitrage.
FAQ TECHNIQUE
QUELLE EST LA DIFFÉRENCE RÉELLE ENTRE Uw ET Uw,installed ?
Le Uw caractérise le produit isolé selon la norme EN ISO 10077-1. Le Uw,installed intègre le pont thermique de liaison avec le gros œuvre (Ψpose). Cette différence varie de 0,15 à 0,40 W/m²K selon la qualité de pose. Une pose avec compribande imprégné et membrane d’étanchéité réduit le Ψpose à 0,03-0,04 W/mK. Une pose mousse polyuréthane seule génère un Ψpose de 0,08 à 0,12 W/mK.
COMMENT ÉVALUER LA DURABILITÉ MÉCANIQUE D’UNE FENÊTRE TRIPLE VITRAGE ?
La norme EN 1191 définit les classes de durabilité des ferrures. Exigez la fiche technique indiquant la charge maximale admissible et le nombre de cycles garantis. Calculez la marge de sécurité entre le poids réel de l’ouvrant et la charge admissible. Une marge inférieure à 20% indique un risque de défaillance prématurée. Les ferrures « Heavy Duty » acceptent des charges de 100 à 130 kg contre 60 à 80 kg pour les modèles standard.
LE TRIPLE VITRAGE EST-IL TOUJOURS PERTINENT EN ZONE CLIMATIQUE H3 ?
La zone H3 (pourtour méditerranéen) présente des besoins de chauffage réduits et des besoins de rafraîchissement significatifs. Le triple vitrage y génère un bilan énergétique souvent défavorable. La réduction du facteur g limite les apports solaires hivernaux sans compenser par des économies de chauffage substantielles. Un double vitrage à contrôle solaire (Ug 1,0, g 0,35) constitue généralement une solution plus adaptée.
COMMENT VÉRIFIER LA QUALITÉ D’UNE POSE À RÉCEPTION ?
Le test de la feuille de papier permet de vérifier la compression des joints sur tout le périmètre. La feuille doit résister à l’extraction avec une force modérée. L’inspection visuelle des jonctions détecte les ruptures de continuité des membranes d’étanchéité. La mesure de verticalité au niveau à bulle révèle les défauts d’équerrage. Un désaxement supérieur à 2 mm sur la hauteur de l’ouvrant constitue un motif de réserve.
CONCLUSION
Le coefficient Ug constitue une valeur de laboratoire dont la pertinence technique reste limitée sans considération du système complet. Seul le Uw,installed reflète la performance thermique réelle. Une fenêtre Ug 0,6 avec pose technique optimisée surpasse systématiquement une fenêtre Ug 0,4 avec pose standard. Le poids du triple vitrage (30 kg/m²) impose des contraintes mécaniques qui réduisent la durabilité des ferrures et compromettent l’étanchéité à moyen terme. L’équilibre entre isolation, apports solaires et durabilité mécanique détermine la performance réelle. Prochaine étape : exigez de votre installateur le calcul du Uw,installed incluant le Ψpose spécifique à sa méthode de pose avant toute signature de devis.
