Physique du Bâtiment

L’Isotherme 13°C et le Point de Rosée : Analyse des Défaillances de Pose de Fenêtres

10 décembre 2025

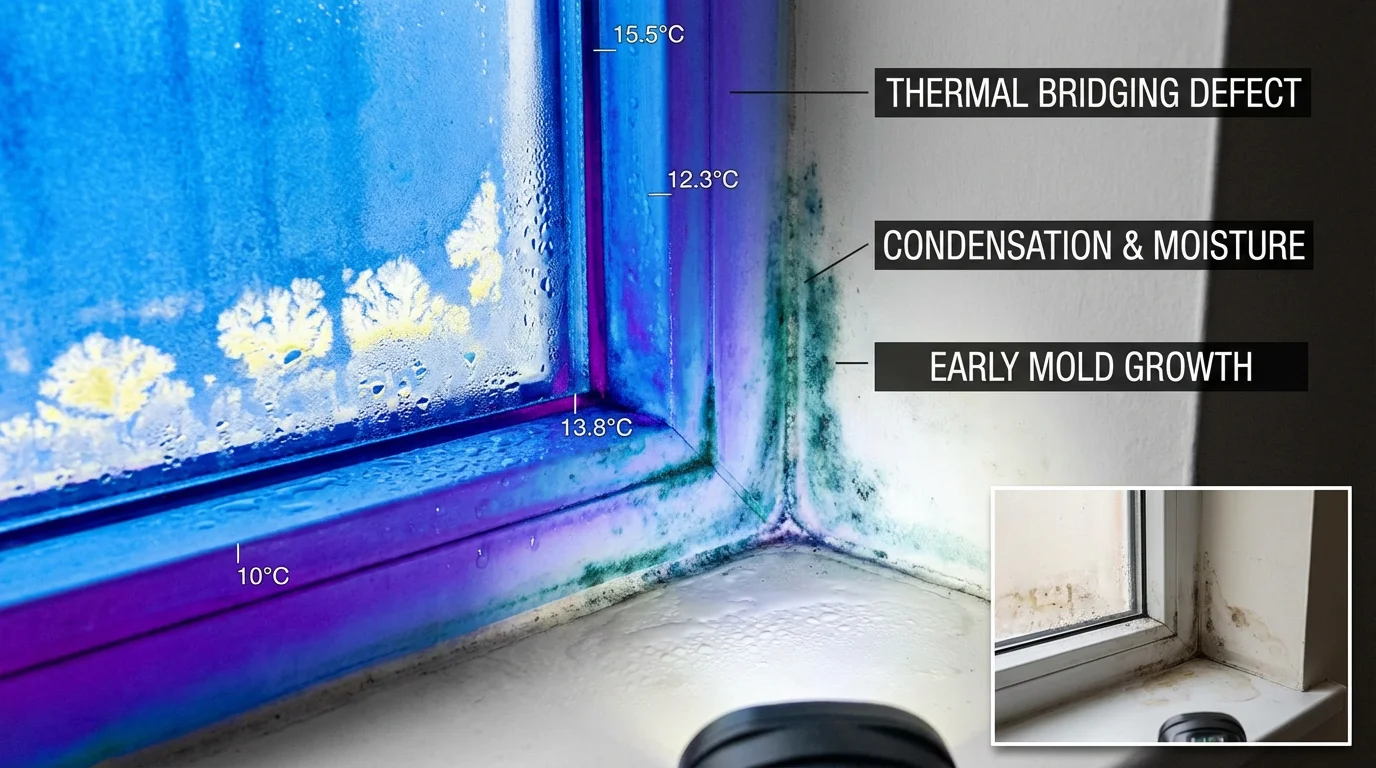

Gros plan d'une photo thermique montrant l'angle d'un mur avec une fenêtre. On voit des traces d'humidité et de condensation, avec des motifs de givre sur les bords du verre et des gouttes d'eau qui se forment.

Le remplacement de fenêtres sans correction de leur interaction thermique avec la paroi constitue un transfert de pathologie, non une amélioration. L’analyse des sinistres liés à la condensation révèle une causalité directe entre le non-respect de l’isotherme 13°C et la prolifération fongique. Cet article établit le cadre physique, normatif et juridique permettant d’identifier les installations défaillantes.

PHYSIQUE DE LA CONDENSATION : FONDEMENTS THÉORIQUES

La fenêtre fonctionne comme une machine thermique insérée dans une enveloppe hétérogène. Les pathologies observées (moisissures, décollement de revêtements, dégradation de la qualité de l’air intérieur) résultent de deux phénomènes quantifiables : le point de rosée et le facteur de température de surface.

MÉCANISME DE FORMATION DU POINT DE ROSÉE

La condensation survient lorsque la température de surface ($T_{si}$) descend sous le point de rosée ($T_{dp}$). La formule de Magnus-Tetens permet de calculer la pression de vapeur saturante :

$$ P_{sat}(T) = 6.112 \times e^{\left(\frac{17.67 \cdot T}{T + 243.5}\right)} $$

Le point de rosée dépend de l’humidité relative ($RH$) et de la température ambiante. Lorsque la jonction fenêtre-mur génère un pont thermique, la température locale diminue. La condition de condensation s’exprime ainsi :

$$ T_{surface} < T_{rosée} $$

Cette relation détermine le passage de l’eau de l’état gazeux à l’état liquide sur les surfaces froides.

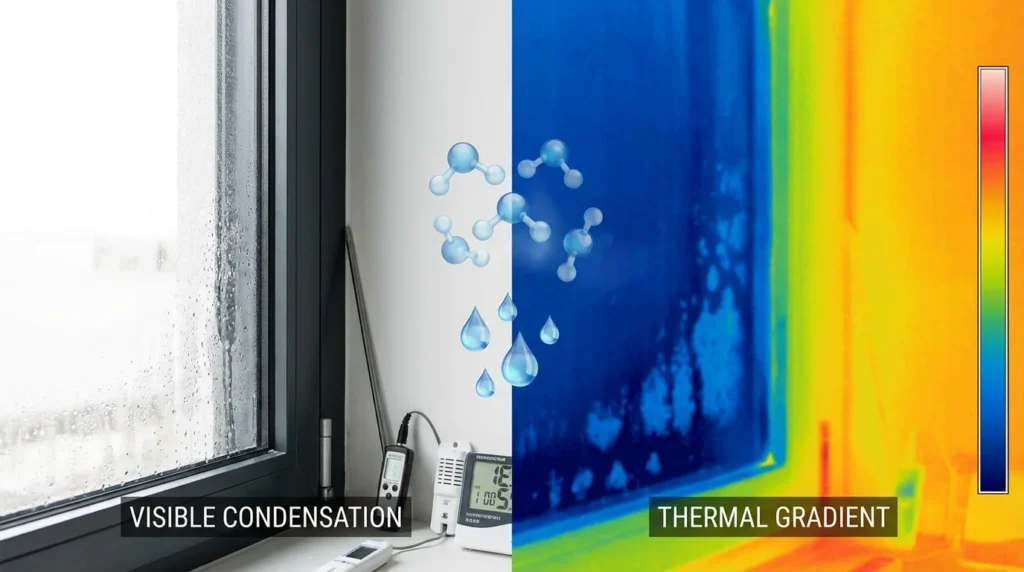

Image thermique d'architecture montrant la jonction d'une fenêtre et d'un mur. On voit des gouttes de condensation sur le verre froid près du cadre. Vue partagée avec une photo normale à côté.

RÈGLE DE L’ISOTHERME 13°C SELON DIN 4108-2

La norme DIN 4108-2 établit un critère de conception ignoré par la majorité des installateurs : la règle de l’isotherme 13°C. Les moisissures se développent dès 80% d’humidité relative à la surface, sans nécessiter de condensation liquide. Dans des conditions intérieures standard (20°C, 50% HR), ce seuil correspond à une température de surface d’environ 12,6°C.

La ligne isotherme de 13°C doit traverser la structure de la fenêtre ou de l’isolant. Son passage à la surface intérieure du mur entraîne une contamination fongique certaine.

FACTEUR DE TEMPÉRATURE DE SURFACE $f_{Rsi}$

L’audit de qualité d’une pose utilise le facteur de température de surface, indice adimensionnel défini par :

$$ f_{Rsi} = \frac{T_{si} – T_e}{T_i – T_e} $$

Où $T_{si}$ représente la température de surface intérieure minimale, $T_i$ la température de l’air intérieur, et $T_e$ la température de l’air extérieur.

La norme impose un $f_{Rsi} \geq 0,70$ comme seuil minimal pour éviter la moisissure en conditions standards. Cette valeur constitue une limite de survie, non un objectif de performance. Les partenaires techniques spécialisés (notamment Fenster-Norta) visent un $f_{Rsi} \geq 0,80$. Ce niveau supérieur garantit une résilience thermique lors des pics de froid extrêmes. La différence entre 0,70 et 0,80 représente la marge entre la conformité minimale et la sécurité durable.

CADRE JURIDIQUE : DTU 36.5 ET GARANTIE DÉCENNALE

L’incompétence technique se traduit en risque financier pour le propriétaire. Le DTU 36.5 régit la mise en œuvre des fenêtres en France et impose la continuité de l’étanchéité ainsi que la maîtrise des ponts thermiques.

CONSÉQUENCES D’UN NON-RESPECT

Une installation réalisée sans respect de l’isotherme 13°C, entraînant des moisissures, peut être qualifiée de vice de conception par les experts en assurance. Le non-respect des règles de l’art concernant les températures de surface minimales constitue une erreur technique prévisible.

L’assureur peut alors refuser d’activer la garantie décennale, arguant que le sinistre relève d’une faute de conception et non d’un accident. Le propriétaire assume seul les conséquences d’une pathologie évitable.

Des gouttelettes d'eau se forment sur une vitre froide en hiver, créant des motifs de condensation. À travers la fenêtre, on devine l'intérieur flou et chaleureux d'une pièce.

ANALYSE COMPARATIVE DES MÉTHODES DE POSE

La sélection de la méthode de pose détermine directement le comportement thermique de la jonction mur-fenêtre. Le tableau suivant présente les caractéristiques techniques de chaque option.

Type de poseUtilitéAvantagesInconvénients
Pose en rénovation sur dormant existantIntervention rapide sans maçonnerieAbsence de travaux lourds, coût réduitRéduction du clair de jour, pont thermique conservé, $f_{Rsi}$ souvent inférieur à 0,55, condensation sur cadres
Pose en tunnel standardInstallation classiqueProcédure habituelle des entreprisesSans retour d’isolant, l’isotherme 13°C sort du mur, zones froides aux angles
Pose en applique nu intérieurCompatibilité avec doublage standardIntégration avec placo/polystyrèneRisque de pont thermique linéaire si jonction isolant/dormant non étanche
Pose en tunnel alignée à l’isolantPerformance thermique optimaleContinuité thermique, $f_{Rsi}$ supérieur à 0,80Précision millimétrique requise, précadres spécifiques, coût initial supérieur

DIAGNOSTIC DES PATHOLOGIES : SYMPTÔMES ET SOLUTIONS

L’identification des symptômes permet de remonter aux causes techniques et d’appliquer les corrections appropriées.

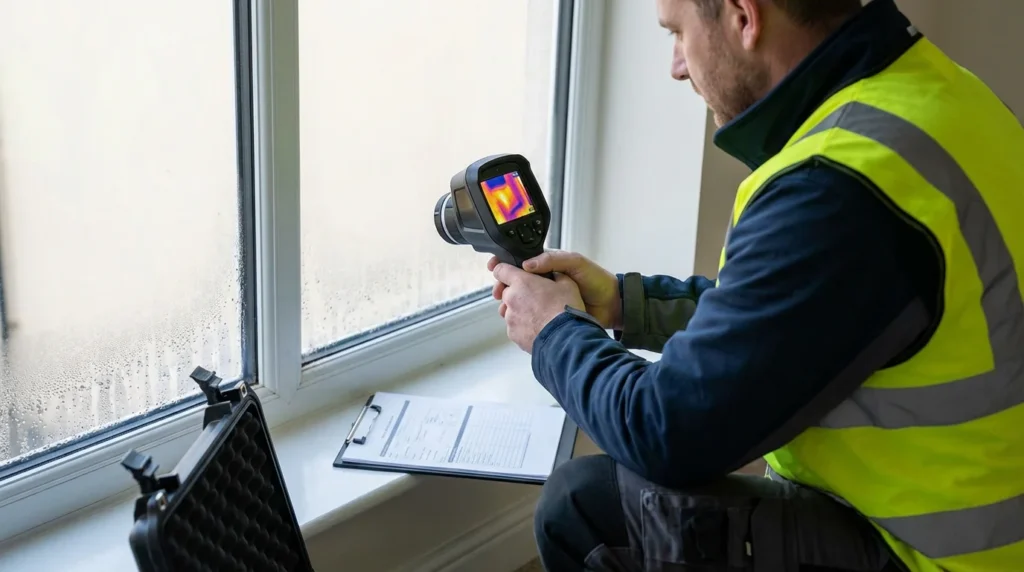

Un inspecteur du bâtiment utilise une caméra thermique pour vérifier la condensation sur une fenêtre à double vitrage. On voit des gouttelettes d'eau le long du verre.

SYMPTÔME : BUÉE EN POURTOUR DE VITRAGE

Cause technique : L’intercalaire du vitrage en aluminium conduit la chaleur. Le bord du verre devient une surface froide où la vapeur d’eau se condense.

Solution : Spécifier un intercalaire « Warm Edge » (bord chaud) composite. Le gain de température en bordure atteint 4°C à 5°C, déplaçant le point de rosée hors de la zone de condensation.

SYMPTÔME : TACHES NOIRES SUR JOINTS OU ANGLES

Cause technique : Rupture de l’isotherme 13°C. La température de surface du mur descend sous le point de rosée. Le pont thermique géométrique concentre les déperditions aux angles.

Solution : Isolation thermique par l’extérieur (ITE) avec retour en tableau, ou repositionnement de la menuiserie pour alignement avec l’axe de l’isolant existant.

SYMPTÔME : SENSATION DE COURANT D’AIR FENÊTRE FERMÉE

Cause technique : Effet de paroi froide générant un rayonnement négatif, ou défaut d’étanchéité à l’air par non-respect du calfeutrement DTU 36.5.

Solution : Test d’infiltrométrie (Blower Door) et reprise des joints avec membranes d’étanchéité. La mousse polyuréthane seule ne garantit pas l’étanchéité durable.

LISTES DE CONTRÔLE TECHNIQUES

CHECKLIST 1 : PRÉPARATION AVANT SIGNATURE

  • Le devis mentionne le coefficient $Uw$ (fenêtre entière), non seulement $Ug$ (vitrage seul)
  • L’intercalaire proposé est de type « Warm Edge » avec $\Psi < 0,04$ W/mK
  • Le plan de pose indique l’alignement du dormant avec la couche isolante du mur
  • Le prestataire s’engage sur le respect du DTU 36.5 pour l’étanchéité à l’air (fond de joint + mastic ou membrane)
  • La valeur $f_{Rsi}$ garantie au niveau de la jonction est spécifiée

CHECKLIST 2 : CONTRÔLE À LA RÉCEPTION

  • Aucune mousse expansive visible comme étanchéité principale (interdit par DTU pour étanchéité à l’eau)
  • Test de la feuille : papier coincé dans l’ouvrant résiste à l’extraction (compression des joints vérifiée)
  • Grilles de ventilation présentes sur fenêtres des pièces sèches si VMC simple flux
  • Continuité visuelle entre isolant et dormant sans interruption
  • Absence de jour visible au niveau des jonctions

QUESTIONS FRÉQUENTES

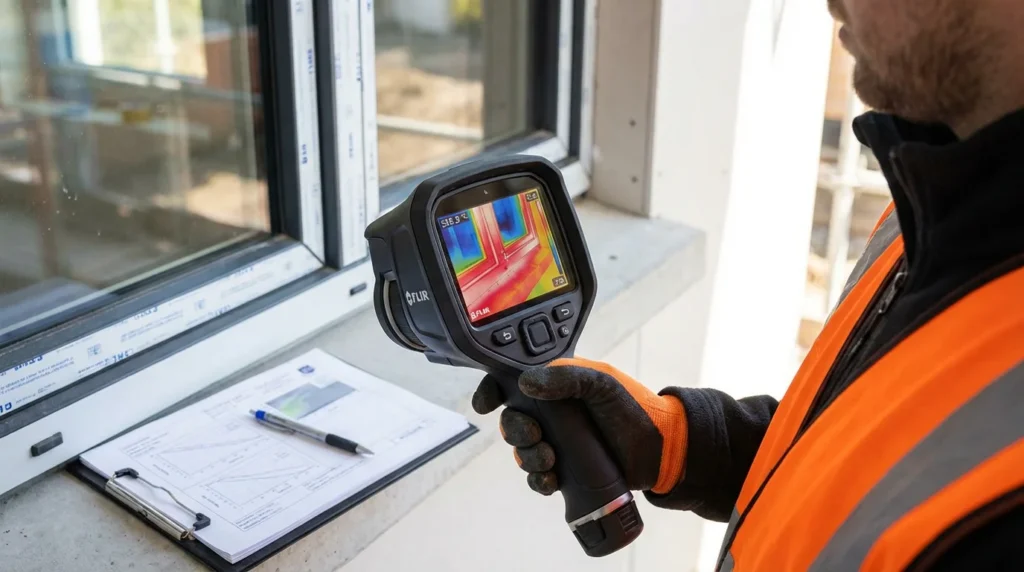

Un inspecteur thermique examine de près l'intersection d'une fenêtre et d'un mur à l'aide d'une caméra infrarouge. L'écran de la caméra montre des variations de température colorées.

QUELLE VALEUR $f_{Rsi}$ DOIT ÊTRE GARANTIE AU NIVEAU DE LA JONCTION MUR-FENÊTRE ?

Le minimum normatif est de 0,70 selon les exigences de prévention des moisissures. Cette valeur correspond aux conditions standards (20°C intérieur, 50% HR). Pour une sécurité accrue face aux variations climatiques, un $f_{Rsi}$ de 0,80 ou supérieur offre une marge de résilience lors des pics de froid.

COMMENT TRAITER LE PONT THERMIQUE LINÉAIRE POUR MAINTENIR L’ISOTHERME 13°C DANS LA PAROI ?

Le traitement implique l’alignement du dormant avec l’axe de l’isolant et la mise en place d’un retour d’isolation en tableau. La mousse polyuréthane seule ne constitue pas une solution technique valide. L’utilisation de précadres isolants et de membranes d’étanchéité assure la continuité thermique.

LA GARANTIE DÉCENNALE COUVRE-T-ELLE LES MOISISSURES DUES À UN PONT THERMIQUE ?

La couverture dépend du respect des règles de l’art. Si l’expert établit un non-respect des températures de surface minimales (DTU 36.5, DIN 4108-2), le sinistre peut être qualifié de vice de conception. L’assureur peut alors refuser la prise en charge au motif d’une erreur technique prévisible.

QUELLE DIFFÉRENCE ENTRE COMPRIBANDE IMPRÉGNÉE ET JOINT SILICONE ?

La compribande imprégnée de classe 1 assure l’étanchéité à l’air et à la pluie battante sur la durée par expansion différée. Le joint silicone seul ne garantit pas cette performance dans le temps, particulièrement sous sollicitations mécaniques répétées (dilatation thermique, vibrations).

CONCLUSION

La condensation dans une habitation rénovée résulte d’une incohérence technique entre la performance de la fenêtre et sa mise en œuvre. Le standard $f_{Rsi}$ de 0,70 constitue un minimum vital, tandis que la valeur de 0,80 représente l’objectif de performance durable. L’isotherme 13°C détermine la limite de salubrité : son franchissement à la surface intérieure entraîne la prolifération fongique. Le non-respect du DTU 36.5 sur les aspects thermiques expose le propriétaire à une nullité de garantie décennale.

Prochaine étape : Exiger de tout prestataire un engagement écrit sur la valeur $f_{Rsi}$ garantie et la méthode de traitement du pont thermique linéaire avant signature du devis.
