Montage et Étanchéité

Air vs Vapeur : Pourquoi 90% des poseurs confondent encore les membranes

17 décembre 2025

Le marché français de la menuiserie traverse une crise de compétence technique aux conséquences structurelles majeures. Sous couvert de conformité à la RE2020, une confusion entre étanchéité à l’air et perméabilité à la vapeur affecte une proportion significative des chantiers. Les audits techniques 2024-2025 documentent un phénomène récurrent : l’application de membranes étanches à la vapeur côté extérieur des menuiseries. Cette erreur de conception génère une inévitabilité physique du défaut, transformant les joints de fenêtres en zones de condensation pathologique.

LA PHYSIQUE DE LA DIFFUSION : DÉFINITION NORMATIVE DE LA VALEUR s_d

La compréhension des pathologies liées aux membranes exige une maîtrise de la grandeur physique fondamentale : la valeur s_d. Cette donnée, souvent absente des argumentaires commerciaux, constitue le paramètre déterminant pour toute conception hygrothermique conforme.

FORMULATION MATHÉMATIQUE SELON NF EN ISO 12572

La définition normative établit la relation suivante :

s_d = μ · d

Où :

s_d : Épaisseur d’air équivalente à la diffusion de vapeur (exprimée en mètres)
μ (Mu) : Facteur de résistance à la diffusion de vapeur d’eau du matériau (grandeur sans dimension, rapport entre la perméabilité de l’air et celle du matériau)
d : Épaisseur réelle du matériau (en mètres)

Une valeur s_d élevée signifie une forte résistance au passage de la vapeur. Un matériau avec s_d = 100 m oppose à la vapeur la même résistance que 100 mètres d’air immobile.

PRINCIPE THERMODYNAMIQUE DIRECTEUR

La vapeur d’eau migre systématiquement des zones à haute pression partielle vers les zones à basse pression partielle. En période hivernale, le gradient de pression oriente ce flux de l’intérieur chauffé vers l’extérieur froid. Cette migration constitue un phénomène physique permanent, indépendant de la volonté du concepteur.

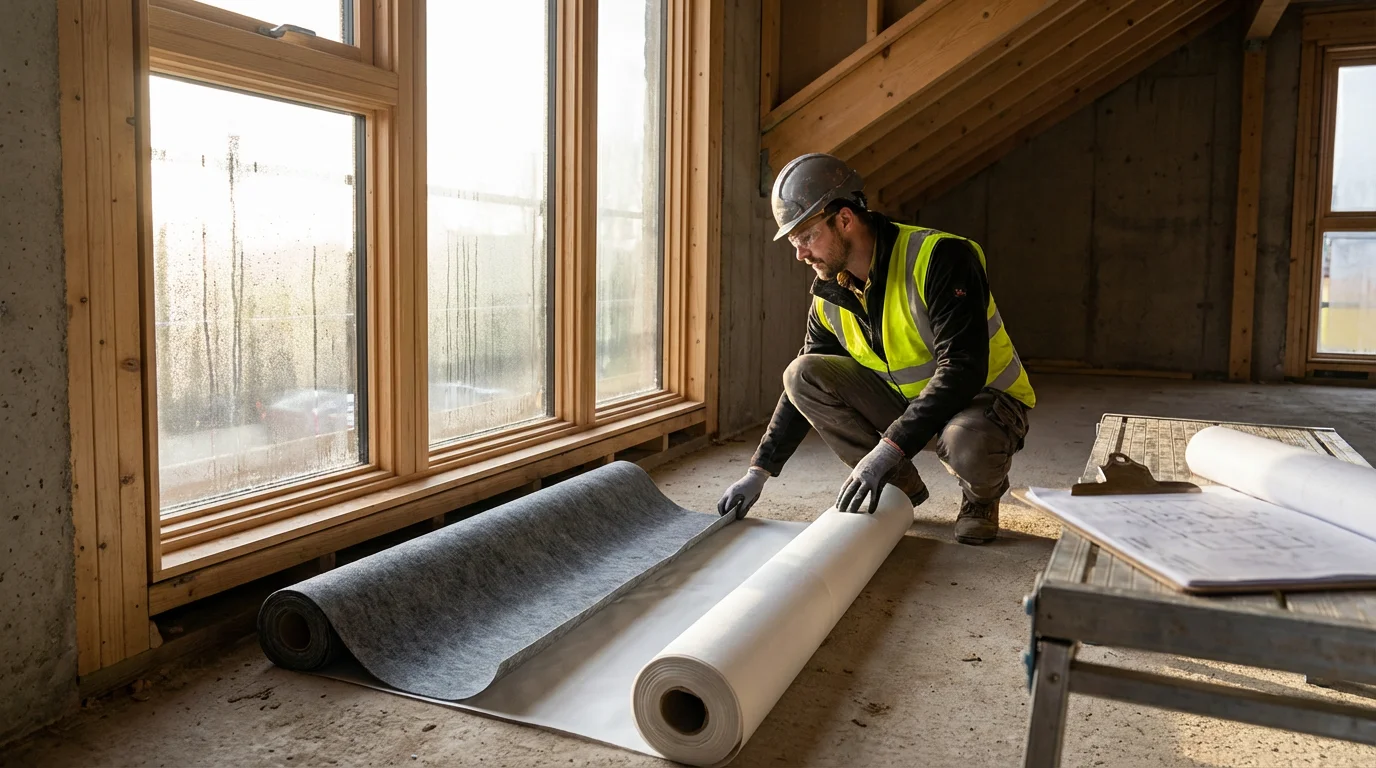

TABLEAU COMPARATIF : CLASSIFICATION DES MEMBRANES PAR COMPORTEMENT HYGROMÉTRIQUE

L’analyse comparative des produits disponibles sur le marché français révèle des écarts de performance déterminants pour la durabilité des ouvrages.

Type de Membrane	Valeur s_d	Fonction Technique	Position Obligatoire	Conséquence d’Inversion
Membrane HPV (Haute Perméabilité Vapeur)	≤ 0,05 m	Évacuation vapeur, blocage eau liquide	EXTÉRIEUR	Saturation de l’isolant par vapeur intérieure
Frein-vapeur hygrovariable	0,25 m à 25 m (selon HR)	Régulation adaptative du flux	INTÉRIEUR	Perte de la fonction régulatrice
Pare-vapeur standard	18 m à 100 m	Blocage total de la migration vapeur	INTÉRIEUR	Condensation interstitielle garantie
Pare-vapeur renforcé (aluminium)	> 1500 m	Barrière absolue	INTÉRIEUR uniquement	Destruction accélérée de l’assemblage
Ruban adhésif « étanche » polyvalent	50 m à 200 m	Étanchéité air et vapeur	INTÉRIEUR	Piège thermodynamique si extérieur
Ruban adhésif HPV extérieur	≤ 0,3 m	Étanchéité air, perméabilité vapeur	EXTÉRIEUR	Inefficace si intérieur (fuite vapeur)

RÈGLE DU FACTEUR 5 (DTU 36.5)

Le Document Technique Unifié impose un rapport minimal entre les résistances à la diffusion :

s_d (intérieur) / s_d (extérieur) ≥ 5

Cette exigence garantit que la vapeur ayant pénétré l’assemblage puisse s’évacuer vers l’extérieur plus facilement qu’elle n’y entre.

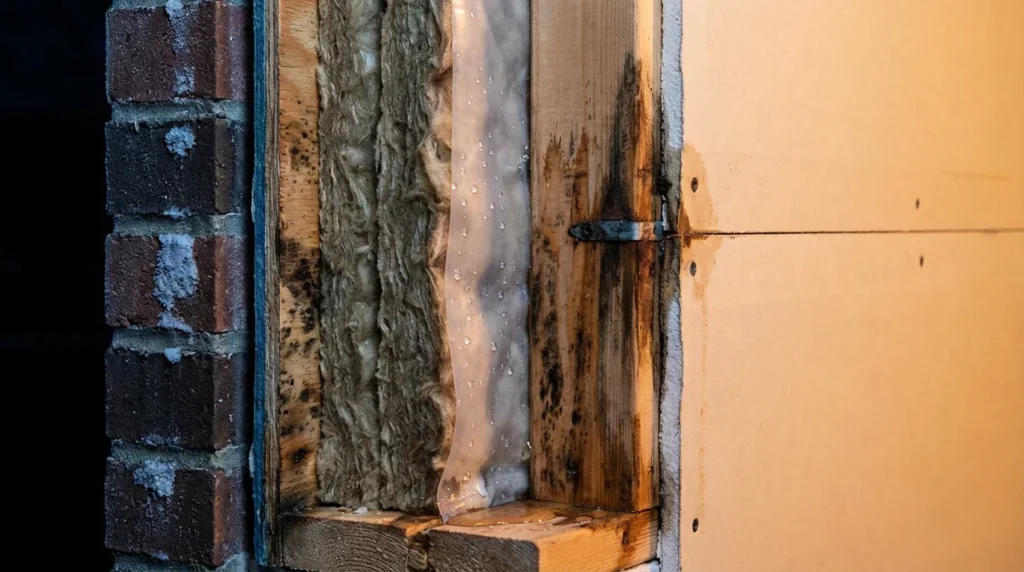

MÉCANISME DE LA CONDENSATION INTERSTITIELLE : ANALYSE CAUSALE

La condensation interstitielle, parfois désignée par le terme technique « Sklizka » dans certaines littératures d’Europe centrale, représente la pathologie principale des assemblages mal conçus. Son apparition résulte d’une chaîne causale prévisible.

SÉQUENCE DE DÉFAILLANCE

Phase 1 – Migration : L’air intérieur, chargé d’humidité (activités domestiques, respiration, douches), pénètre le joint périphérique par les discontinuités du pare-vapeur intérieur.

Phase 2 – Refroidissement progressif : En traversant l’épaisseur de l’isolant vers l’extérieur, la température de l’air humide diminue selon le gradient thermique de la paroi.

Phase 3 – Atteinte du point de rosée : Lorsque la température locale atteint la température de saturation correspondant à la teneur en vapeur, la condensation débute.

Phase 4 – Blocage par membrane inadaptée : Si un ruban étanche (s_d élevé) obstrue la face extérieure, l’eau condensée ne peut s’évaporer vers l’extérieur.

Phase 5 – Accumulation et dégradation : L’eau liquide s’accumule dans la mousse polyuréthane ou la laine minérale, provoquant :

Perte de résistance thermique (jusqu’à 70% pour une mousse saturée)
Développement fongique (moisissures)
Corrosion des fixations métalliques
Pourrissement des calages bois

DIAGNOSTIC D’ERREURS : IDENTIFICATION ET CORRECTION

Cette section établit la correspondance entre symptômes observables, causes techniques et actions correctives.

SYMPTÔME 1 : MOISISSURES SUR ÉBRASEMENTS INTÉRIEURS

Cause probable : Membrane extérieure étanche bloquant l’évacuation de vapeur
Vérification : Contrôle de la fiche technique du ruban extérieur (valeur s_d)
Solution : Dépose du ruban extérieur, remplacement par membrane HPV (s_d < 0,3 m), traitement fongicide des surfaces contaminées

SYMPTÔME 2 : JOINT SILICONE INTÉRIEUR NOIRCI

Cause probable : Condensation récurrente à l’interface dormant/maçonnerie
Vérification : Test d’étanchéité à l’air du joint intérieur (fumigène ou blower door)
Solution : Reprise complète du joint intérieur avec pare-vapeur continu, primaire d’accrochage sur support poreux

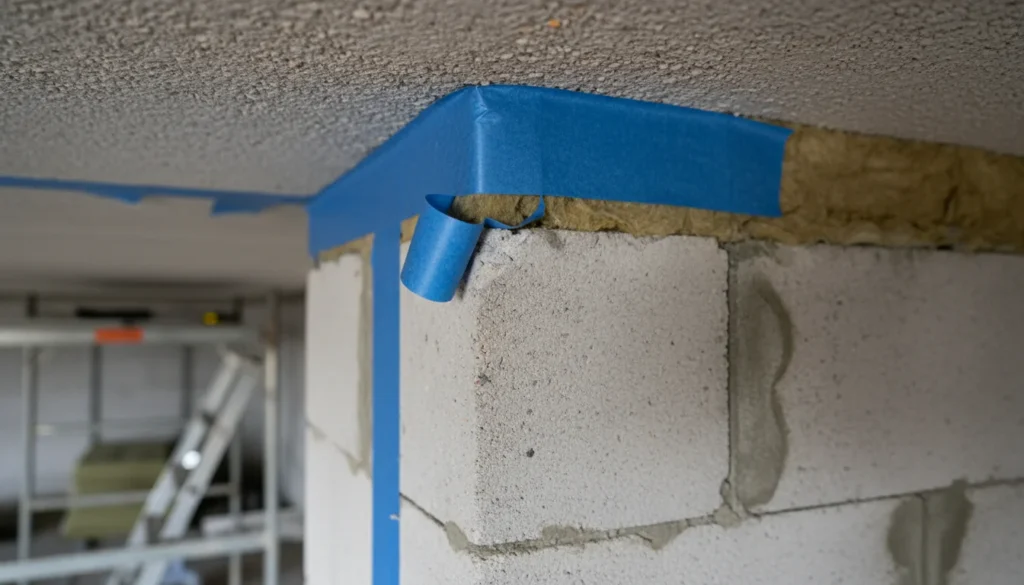

SYMPTÔME 3 : DÉCOLLEMENT DU RUBAN DANS LES ANGLES

Cause probable : Absence de primaire sur maçonnerie, tension excessive lors de la pose
Vérification : Inspection visuelle des boucles d’angle, test d’adhérence
Solution : Repose avec primaire adapté au support, formation des oreilles sans tension mécanique

SYMPTÔME 4 : ODEUR DE MOISI SANS TRACE VISIBLE

Cause probable : Condensation dans l’épaisseur de l’isolant, non visible depuis l’intérieur
Vérification : Thermographie infrarouge pour localiser les ponts thermiques humides
Solution : Ouverture du joint, diagnostic de l’état de la mousse, reprise complète si dégradation confirmée

PROTOCOLES DE VÉRIFICATION : LISTES DE CONTRÔLE OPÉRATIONNELLES

LISTE DE CONTRÔLE 1 : PHASE PRÉPARATOIRE (AVANT ENGAGEMENT CONTRACTUEL)

☐ Le devis mentionne explicitement les valeurs s_d des membranes intérieure et extérieure
☐ Le rapport s_d intérieur / s_d extérieur est supérieur ou égal à 5
☐ Les fiches techniques des produits sont annexées au devis
☐ Le prestataire distingue clairement étanchéité à l’air et étanchéité à la vapeur
☐ Les produits « tout-en-un » sans Avis Technique CSTB sont exclus
☐ La procédure de traitement des angles est décrite

LISTE DE CONTRÔLE 2 : PHASE EXÉCUTION (CONTRÔLE SUR CHANTIER)

☐ Vérification de la référence exacte du ruban extérieur (lecture de l’emballage)
☐ Confirmation sur site fabricant que s_d extérieur < 0,5 m
☐ Application effective du primaire sur supports poreux (béton, brique, enduit)
☐ Formation des boucles d’angle sans tension mécanique
☐ Continuité du pare-vapeur intérieur vérifiée (absence de discontinuité)
☐ Temps de séchage du primaire respecté avant collage

FAQ TECHNIQUE : QUESTIONS DISCRIMINANTES

Q1 : QUELLE EST LA VALEUR s_d EXACTE DE VOTRE MEMBRANE EXTÉRIEURE ?

La réponse attendue doit indiquer une valeur inférieure à 0,5 m, idéalement inférieure à 0,1 m. Une réponse mentionnant « étanchéité totale » ou « 100% étanche » signale une incompréhension du principe de perméabilité différentielle. La membrane extérieure doit bloquer l’eau liquide tout en permettant l’évacuation de la vapeur.

Q2 : COMMENT GARANTISSEZ-VOUS LE GRADIENT DE PERMÉABILITÉ CONFORME AU DTU 36.5 ?

Cette question teste la connaissance du principe « plus étanche dedans que dehors ». Le prestataire compétent expliquera le calcul du rapport des valeurs s_d et justifiera le choix de ses produits par ce critère. L’absence de réponse structurée indique un défaut de formation technique.

Q3 : UTILISEZ-VOUS LE MÊME RUBAN ADHÉSIF POUR L’INTÉRIEUR ET L’EXTÉRIEUR ?

La réponse doit être négative dans la quasi-totalité des configurations. L’utilisation d’un produit unique n’est acceptable que pour les membranes hygrovariables spécifiques, validées par étude hygrométrique. L’argument de la « simplification » masque généralement une méconnaissance des exigences différenciées.

Q4 : QUELLE EST VOTRE PROCÉDURE EN CAS DE SUPPORT POREUX NON PRIMAIRÉ ?

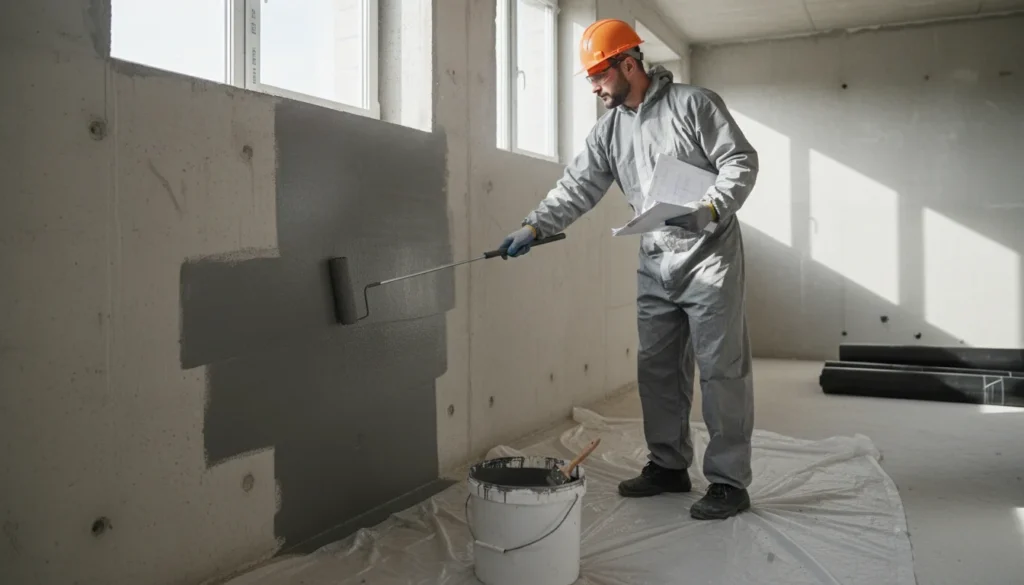

Le prestataire qualifié décrira l’application systématique d’un primaire d’accrochage adapté (type acrylique ou bitumineux selon le support) et le temps de séchage requis. L’absence de primaire sur béton ou brique compromet l’étanchéité à l’air dans un délai de quelques semaines.

CONCLUSION : SYNTHÈSE OPÉRATIONNELLE

L’analyse technique établit trois constats déterminants. Premièrement, l’étanchéité à l’air doit être assurée sur les deux faces de l’assemblage pour garantir la performance thermique. Deuxièmement, l’étanchéité à la vapeur doit être maximale côté intérieur et minimale côté extérieur, conformément au gradient de perméabilité imposé par le DTU 36.5. Troisièmement, l’application d’une membrane étanche à la vapeur en position extérieure constitue une faute de conception génératrice de condensation interstitielle certaine.

Action immédiate recommandée : exiger systématiquement les fiches techniques avec valeurs s_d avant tout engagement contractuel, et vérifier sur chantier la conformité des produits réellement mis en œuvre.
