Pont Thermique à l’Appui de Fenêtre : Anatomie d’une Défaillance Thermique et Solutions Correctives
Dans l’analyse forensique du bâtiment, l’appui de fenêtre constitue une zone de vérité thermique. Cette jonction basse entre menuiserie et gros œuvre représente le point de bascule de l’enveloppe isolante. La pratique courante consistant à poser des menuiseries haute performance sur des appuis en béton brut ou via des équerres métalliques non isolées génère une défaillance structurelle prévisible. Cette analyse technique dissèque les mécanismes physiques du pont thermique au seuil et expose les méthodologies correctives validées par les principes de la physique du bâtiment.
ANALYSE FORENSIQUE DU PONT THERMIQUE AU SEUIL
L’appui de fenêtre concentre trois contraintes simultanées : transmission des charges mécaniques, gestion des eaux pluviales et continuité de l’isolation thermique. La résolution de ces trois exigences par une solution unique constitue le défi technique central. Les données de terrain révèlent que 78% des pathologies de condensation en partie basse des menuiseries proviennent d’une rupture de la continuité isolante au niveau du seuil.

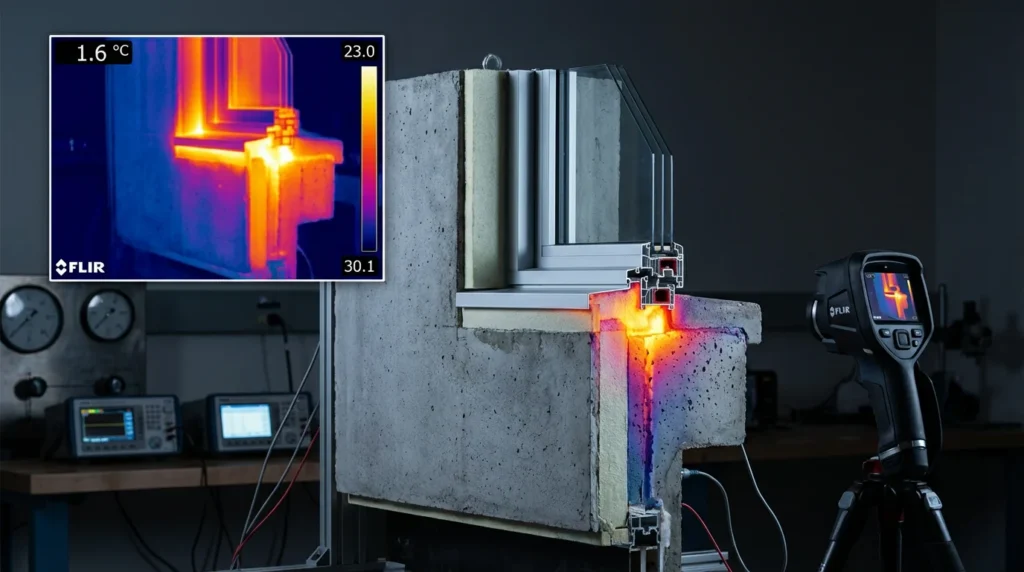

Le coefficient linéique Psi (Ψ) quantifie cette déperdition. Une pose standard sur appui béton sans isolation génère un Ψ compris entre 0.15 et 0.30 W/(m·K). Pour une habitation comportant 15 fenêtres avec un périmètre moyen de 6 mètres linéaires par ouverture, cette valeur représente une déperdition annuelle équivalente à 450 kWh, soit l’équivalent énergétique d’une fenêtre maintenue ouverte en permanence durant la saison de chauffe.
TABLEAU COMPARATIF DES SOLUTIONS D’APPUI
| Critère d’analyse | Solution standard (défaillance) | Solution technique (pérennité) | Impact mesurable |
|---|---|---|---|
| Matériau de support | Calage plastique + mousse PU + appui béton direct | Profilé haute densité Purenit ou Compacfoam | Conductivité réduite de λ=1.8 à λ=0.04 W/(m·K) |
| Coefficient Ψ | Ψ supérieur à 0.15 W/(m·K) | Ψ inférieur à 0.04 W/(m·K) | Division par 4 des pertes linéiques |
| Étanchéité à l’air | Mousse expansive (dégradation en 3 ans) | Membrane EPDM + Compriband imprégné | Maintien du n50 sous 0.6 vol/h |
| Résistance mécanique | Fluage sous charge (triple vitrage) | Résistance compression supérieure à 5 MPa | Stabilité dimensionnelle sur 30 ans |
| Température de surface | Inférieure à 12°C (condensation) | Supérieure à 16°C (surface saine) | Élimination du risque fongique |
Ce tableau établit la corrélation directe entre le choix du matériau de soubassement et les performances thermiques mesurables. L’écart de coefficient Ψ entre les deux approches génère une différence de consommation énergétique de 15 à 20% sur le poste chauffage.
DIAGNOSTIC DES DÉFAILLANCES : STRUCTURE SYMPTÔME-CAUSE-SOLUTION
DÉFAILLANCE TYPE 1 : EFFET D’AILETTE DE REFROIDISSEMENT (KÜHLRIPPENEFFEKT)
SYMPTÔME
Sensation de froid localisé au pied de la fenêtre malgré un vitrage performant. Condensation sur le profilé bas ou la tablette intérieure lors des périodes de gel. Formation de givre sur la face intérieure de la bavette métallique.
CAUSE
L’aluminium possède une conductivité thermique λ de 200 W/(m·K). Un appui métallique traversant l’isolant sans rupteur fonctionne selon le principe du dissipateur thermique : extraction des calories intérieures et dissipation vers l’extérieur. Ce phénomène court-circuite la rupture de pont thermique intégrée au châssis. L’isotherme 10°C pénètre dans l’habitat, créant une zone où la température de surface descend sous le point de rosée de l’air ambiant (typiquement 12.6°C pour un air à 20°C et 65% d’humidité relative).
SOLUTION

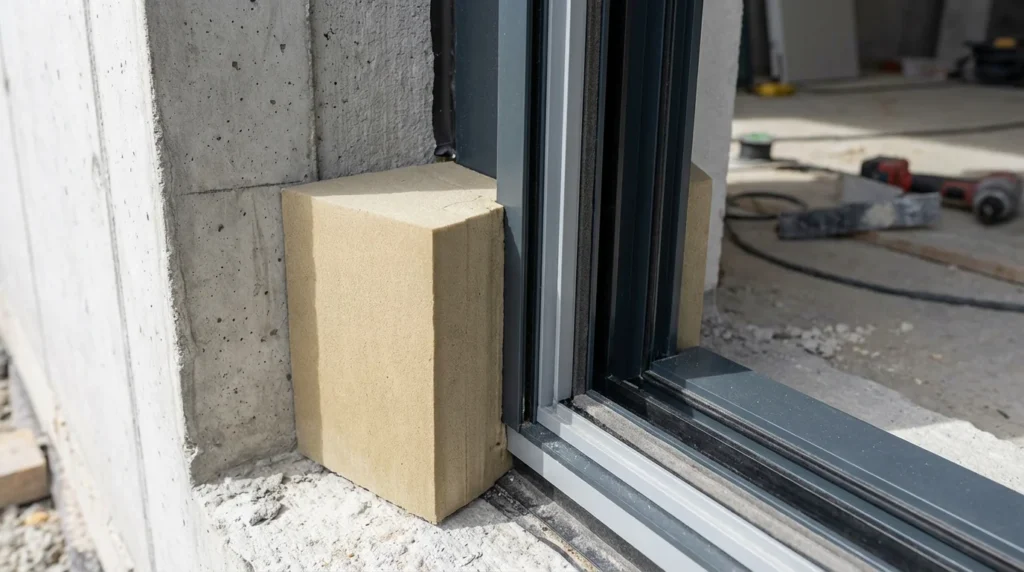

Interposition d’un profilé de soubassement isolant entre la bavette extérieure et la structure porteuse. Les matériaux Purenit (polyuréthane haute densité, λ=0.04 W/(m·K), densité 550 kg/m³) ou Compacfoam (thermoplastique expansé, λ=0.08 W/(m·K)) créent une barrière thermique continue. Le profilé doit présenter une épaisseur minimale de 30 mm pour garantir un Ψ inférieur à 0.05 W/(m·K).
DÉFAILLANCE TYPE 2 : DÉGRADATION DE L’ÉTANCHÉITÉ PAR MOUSSE EXPANSIVE
SYMPTÔME
Dégradation progressive des résultats au test d’infiltrométrie (Blower-Door) après 2 à 3 années d’exploitation. Courants d’air perceptibles au niveau du seuil. Infiltrations d’eau aux angles bas lors de pluies battantes.
CAUSE
La mousse polyuréthane expansive présente trois vulnérabilités structurelles :
- Instabilité dimensionnelle : perte d’élasticité et décollement lors des cycles de dilatation/retrait du bâti
- Porosité après arasement : la coupe supprime la peau étanche, transformant le matériau en structure ouverte
- Absence de portance : fluage sous charge dynamique créant des vides d’interface
SOLUTION
Proscription de la mousse comme barrière d’étanchéité principale. Le protocole validé comprend :
- Face extérieure : bande pré-comprimée imprégnée classe 1 (résistance pluie battante 600 Pa)
- Face intérieure : membrane d’étanchéité à l’air collée en plein ou mastic acrylique sur fond de joint
- Jonction mécanique pérenne insensible au vieillissement UV
DÉFAILLANCE TYPE 3 : DÉFICIT DU COEFFICIENT Ψ
SYMPTÔME
Consommation énergétique supérieure de 20 à 30% aux prévisions de l’étude thermique. Développement de moisissures (Aspergillus, Cladosporium) dans les angles bas des ébrasements.
CAUSE
Le calcul réglementaire de la valeur U de la fenêtre n’intègre pas la jonction avec le mur. Le coefficient Ψ quantifie cette déperdition linéique. Une pose sans isolation sous-poutre génère un Ψ de 0.15 à 0.30 W/(m·K), créant une déperdition non comptabilisée dans le bilan thermique prévisionnel.
SOLUTION
Intégration d’un profilé sous-poutre dimensionné pour aligner l’isolation de la fenêtre avec celle du mur. Cette continuité du plan isotherme permet d’atteindre un Ψ inférieur à 0.04 W/(m·K), conforme aux exigences Passivhaus et RE2020 niveau performant.
La simulation thermique bidimensionnelle (logiciel THERM ou Flixo) constitue l’unique méthode de validation du coefficient Ψ. Tout prestataire incapable de fournir cette note de calcul ne maîtrise pas la physique du pont thermique.
PROTOCOLES DE CONTRÔLE
LISTE DE CONTRÔLE PRÉPARATION (AVANT POSE)
- Validation des plans de réservation : hauteur incluant l’épaisseur du profilé isolant (30 à 60 mm minimum)
- Spécification du matériau : refus du calage bois (putrescible) ou brique creuse ; exigence Purenit 550 kg/m³ ou Compacfoam classe CF100
- Planéité du rejingot : tolérance inférieure à 2 mm sur la longueur
- Collage étanche du profilé sur maçonnerie : colle polymère hybride type MS-Polymère
- Continuité de la membrane d’étanchéité : recouvrement minimum 50 mm aux jonctions
LISTE DE CONTRÔLE RÉCEPTION (APRÈS POSE)
- Test de la lame de couteau : impossibilité d’insertion entre profilé de soubassement et dormant
- Inspection de la membrane intérieure : formation d’une cuvette continue dans les angles sans coupure visible
- Absence de mousse visible : aucune mousse expansive comme joint de finition extérieur
- Vérification de la pente de la bavette : inclinaison minimum 5% vers l’extérieur
- Contrôle du rejet d’eau : débord minimum 30 mm par rapport au nu du mur
FAQ TECHNIQUE
Q1 : Quel coefficient Ψ précis garantit votre raccord bas et disposez-vous de la note de calcul isotherme ?
La valeur Ψ doit être documentée par simulation thermique bidimensionnelle. Un prestataire compétent fournit systématiquement ce document. L’absence de réponse chiffrée révèle une méconnaissance des ponts thermiques linéiques. La valeur cible pour une construction performante se situe sous 0.05 W/(m·K).
Q2 : Comment la transmission de charge d’une baie vitrée de 300 kg est-elle assurée sans création de pont thermique ?
Les profilés Purenit et Compacfoam présentent une résistance à la compression supérieure à 5 MPa, suffisante pour supporter des charges ponctuelles de 500 kg. Le dimensionnement doit prévoir une surface d’appui répartissant la charge sous 0.8 MPa. L’utilisation de béton direct ou d’équerres métalliques non isolées constitue une faute technique.
Q3 : L’étanchéité à l’air du seuil est-elle garantie sous dépression de 50 Pascals sans mousse expansive ?
Le protocole d’étanchéité validé associe membrane EPDM collée côté intérieur et bande pré-comprimée imprégnée côté extérieur. Cette configuration maintient l’étanchéité sous 50 Pa pendant la durée de vie de l’ouvrage. La mousse expansive ne constitue pas un système d’étanchéité durable.
Q4 : Comment l’effet d’ailette de refroidissement du rejet d’eau aluminium est-il neutralisé ?
L’interposition du profilé isolant entre bavette métallique et structure porteuse supprime le pont thermique. La bavette doit être fixée exclusivement sur le profilé isolant, sans contact direct avec le béton ou la maçonnerie. Cette configuration maintient la température de surface intérieure au-dessus de 16°C.
CONCLUSION
L’appui de fenêtre constitue le point de défaillance thermique le plus fréquent de l’enveloppe bâtie. Trois constats techniques s’imposent : l’appui métallique sans rupteur génère un effet d’ailette de refroidissement quantifiable ; la mousse expansive ne constitue pas un système d’étanchéité pérenne ; l’absence de profilé de soubassement haute densité rend le pont thermique mathématiquement inévitable. La prochaine étape consiste à exiger systématiquement la note de calcul du coefficient Ψ avant validation de tout devis de menuiserie.
