Étiquette Uw : autopsie technique d’une tromperie industrielle systémique

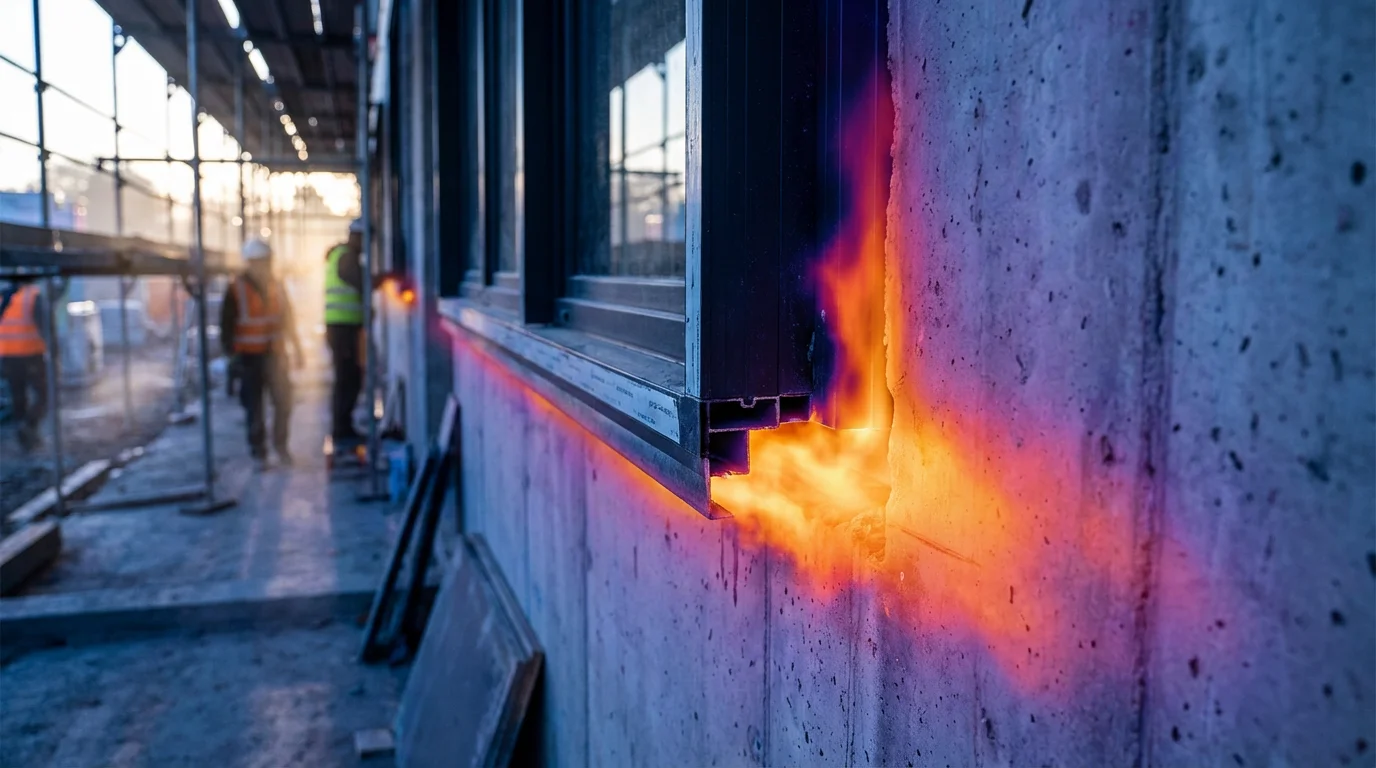

Une vue rapprochée d'une fenêtre en cours d'installation, montrant l'écart entre le cadre en aluminium et le mur en béton. Une superposition thermique révèle une perte de chaleur en dégradés orange-rouge vif.

Le coefficient Uw affiché sur l’étiquette de votre fenêtre constitue une donnée mesurée en laboratoire, dans des conditions qui n’existent pas sur un chantier. La norme EN ISO 10077-1 définit une formule complète intégrant les ponts thermiques d’installation, formule que l’industrie française de la menuiserie omet systématiquement de communiquer. Ce différentiel entre performance certifiée et performance installée représente une dégradation mesurable de 30 à 50% du coefficient thermique annoncé. L’analyse qui suit expose les mécanismes techniques de cette défaillance et fournit les outils de vérification nécessaires.


DÉCONSTRUCTION MATHÉMATIQUE DU DÉFICIT DE PERFORMANCE

La performance thermique d’une fenêtre installée dépend de sa jonction avec l’enveloppe du bâtiment. Cette réalité physique, codifiée dans la norme EN ISO 10077-1, impose l’intégration du pont thermique linéaire de pose dans tout calcul de déperdition.

LA FORMULE COMPLÈTE OCCULTÉE

La norme européenne établit la formule suivante pour le coefficient de transmission thermique installé :

$$U_{w,inst} = \frac{A_w \cdot U_w + l_{inst} \cdot \Psi_{inst}}{A_w}$$

Où :

  • $A_w$ représente la surface de la fenêtre en m²
  • $U_w$ désigne le coefficient certifié en laboratoire en W/(m²·K)
  • $l_{inst}$ correspond au périmètre de jonction fenêtre-mur en m
  • $\Psi_{inst}$ quantifie le pont thermique linéaire d’installation en W/(m·K)

Le terme $l_{inst} \cdot \Psi_{inst}$ constitue la variable critique. En pose en applique standard (configuration majoritaire en ITI française), les valeurs de $\Psi_{inst}$ oscillent entre 0,08 et 0,15 W/(m·K). En pose en tunnel avec ITE continue, ces valeurs descendent sous 0,05 W/(m·K), selon les études du Passivhaus Institut de Darmstadt.

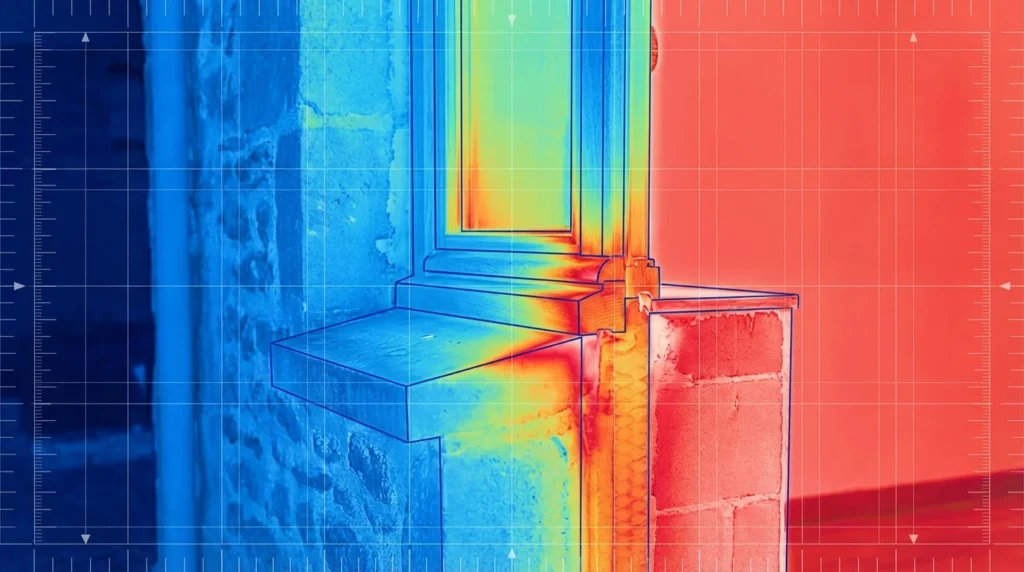

Une image thermique d'une fenêtre dans un mur d'un bâtiment français, montrant les zones de déperdition de chaleur autour du cadre. Les couleurs vives indiquent les ponts thermiques où la chaleur s'échappe.

DÉMONSTRATION NUMÉRIQUE : TRANSFORMATION D’UN 0,8 EN 1,1

Paramètres de calcul pour une fenêtre standard française :

  • Dimensions : 1,23 m × 1,48 m
  • Surface $A_w$ : 1,82 m²
  • Périmètre $l_{inst}$ : 5,42 m
  • Coefficient certifié $U_w$ : 0,80 W/(m²·K)
  • Configuration : pose en applique ITI, équerres métalliques, calfeutrement standard
  • Coefficient $\Psi_{inst}$ : 0,11 W/(m·K)

Application de la formule :

$$U_{w,inst} = \frac{1,82 \times 0,80 + 5,42 \times 0,11}{1,82}$$

$$U_{w,inst} = \frac{1,456 + 0,596}{1,82} = 1,127 \text{ W/(m²·K)}$$

Le coefficient réel atteint 1,13 W/(m²·K) contre 0,80 W/(m²·K) annoncé. Cette dégradation de 41% annule l’intérêt économique du triple vitrage et invalide les calculs de retour sur investissement présentés au client.


ANALYSE COMPARATIVE DES CONFIGURATIONS DE POSE

La divergence entre promesse commerciale et réalité physique varie selon la méthode d’installation et le type d’isolation.

TABLEAU COMPARATIF : PERFORMANCE CERTIFIÉE VERSUS PERFORMANCE INSTALLÉE

CritèreValeur Uw (Laboratoire)Valeur $U_{w,inst}$ (ITI Applique)Valeur $U_{w,inst}$ (ITE Tunnel)
Coefficient $\Psi_{inst}$0 (non considéré)0,10 à 0,15 W/(m·K)0,02 à 0,05 W/(m·K)
Fenêtre Uw 0,800,80 W/(m²·K)1,10 à 1,25 W/(m²·K)0,86 à 0,95 W/(m²·K)
Fenêtre Uw 1,101,10 W/(m²·K)1,40 à 1,55 W/(m²·K)1,16 à 1,25 W/(m²·K)
Fenêtre Uw 1,301,30 W/(m²·K)1,60 à 1,75 W/(m²·K)1,36 à 1,45 W/(m²·K)
Dégradation moyenneRéférence+35 à 45%+7 à 15%
Risque condensationNulÉlevé (jonction)Faible
Conformité PassivhausPossibleImpossiblePossible

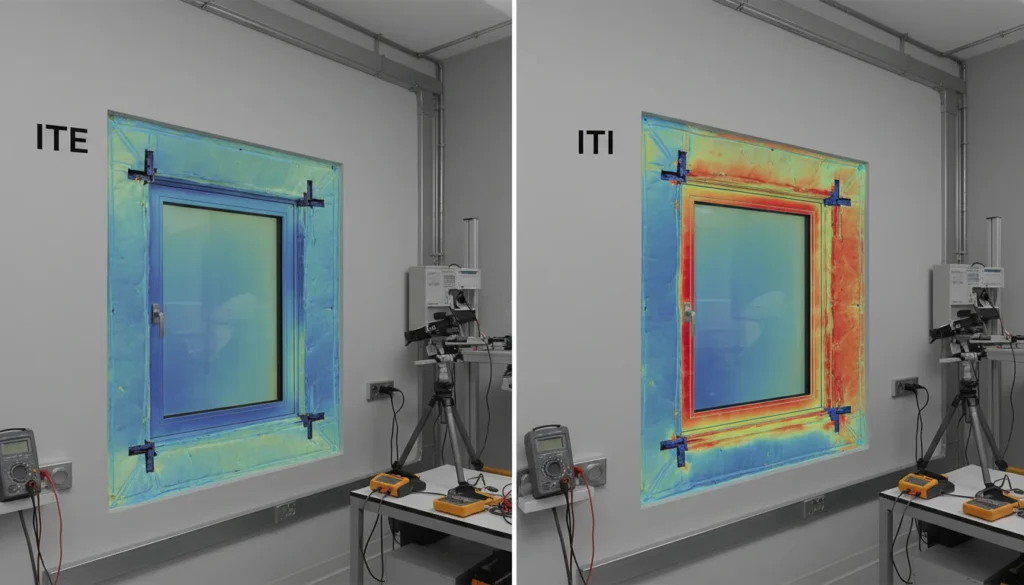

Comparaison thermique de deux fenêtres côte à côte : à gauche, une installation ITE bien faite avec isolation continue, et à droite, une installation moins efficace. Les couleurs montrent les différences de température.

MÉCANISME PHYSIQUE DE LA DÉGRADATION EN ITI

La pose en applique positionne le dormant en avant du plan d’isolation. Cette configuration génère trois phénomènes cumulatifs :

  • Discontinuité de l’isotherme : la ligne de température 10°C contourne le dormant par la maçonnerie, créant une zone froide périphérique
  • Court-circuit thermique : les équerres métalliques de fixation transmettent directement le froid du mur vers le dormant
  • Déplacement du point de rosée : la température de surface intérieure chute sous 12°C, provoquant condensation et développement fongique

PROTOCOLES DE VÉRIFICATION ET DE CONTRÔLE

L’atténuation des ponts thermiques d’installation requiert une intervention aux phases de conception et d’exécution.

LISTE DE CONTRÔLE 1 : PHASE CONCEPTION ET ÉTUDE

  • ☐ Exiger du fournisseur la valeur $\Psi_{inst}$ calculée selon EN ISO 10077-1 pour la configuration de pose prévue
  • ☐ Vérifier la position du dormant par rapport au plan d’isolant sur la coupe technique
  • ☐ Valider le traitement des appuis de baie (isolation sous appui ou appui isolant)
  • ☐ Spécifier l’utilisation de précadres isolants si pose en applique obligatoire
  • ☐ Contrôler la compatibilité des fixations avec les exigences thermiques (absence de pont métallique direct)
  • ☐ Intégrer les valeurs $U_{w,inst}$ réelles dans l’étude thermique réglementaire

LISTE DE CONTRÔLE 2 : PHASE EXÉCUTION CHANTIER

  • ☐ Vérifier la continuité de la membrane d’étanchéité à l’air sur tout le périmètre dormant-mur
  • ☐ Contrôler l’absence de déformation du dormant lors du serrage des fixations
  • ☐ Mesurer le recouvrement de l’isolant sur le dormant (minimum 40 mm en ITI)
  • ☐ Inspecter le calfeutrement périphérique (absence de discontinuité visible)
  • ☐ Réaliser un test d’infiltrométrie partiel avant pose des habillages intérieurs
  • ☐ Documenter photographiquement chaque étape pour traçabilité

DIAGNOSTIC DES DÉFAILLANCES THERMIQUES

Une photo thermique montre un cadre de fenêtre avec des ponts thermiques visibles. On voit de la condensation autour du cadre et des gouttelettes d'humidité sur les bords du verre.

L’identification des symptômes permet de remonter aux causes et d’appliquer les corrections appropriées.

SYMPTÔME : CONDENSATION PÉRIPHÉRIQUE SUR LE DORMANT

  • Cause technique : pont thermique géométrique avec $\Psi_{inst}$ supérieur à 0,15 W/(m·K), provoquant une chute de température de surface sous le point de rosée (environ 12°C pour une humidité relative de 60%)
  • Solution corrective : installation d’un retour d’isolant sur l’ébrasement intérieur (minimum 30 mm d’épaisseur, 100 mm de largeur) ou dépose et repose avec précadre isolant

SYMPTÔME : SENSATION DE PAROI FROIDE MALGRÉ VITRAGE PERFORMANT

  • Cause technique : discontinuité du plan d’isolation permettant un contournement du flux thermique par la maçonnerie adjacente au dormant
  • Solution corrective : reprise de l’étanchéité à l’air par membrane technique et injection d’isolant dans les cavités périphériques accessibles

SYMPTÔME : CONSOMMATION DE CHAUFFAGE SUPÉRIEURE AUX PRÉVISIONS

  • Cause technique : utilisation des valeurs Uw au lieu des valeurs $U_{w,inst}$ dans les calculs réglementaires, sous-estimation systématique des déperditions par les menuiseries
  • Solution corrective : audit thermique avec recalcul intégrant les $\Psi_{inst}$ réels, redimensionnement éventuel du système de chauffage

SYMPTÔME : DÉVELOPPEMENT DE MOISISSURES EN PÉRIPHÉRIE DES BAIES

  • Cause technique : condensation chronique due au pont thermique combinée à une ventilation insuffisante de la zone
  • Solution corrective : traitement du pont thermique (prioritaire) associé à une amélioration de la ventilation locale

Les valeurs de $\Psi_{inst}$ mentionnées proviennent des catalogues de ponts thermiques du CSTB et des études du Passivhaus Institut. Pour une configuration spécifique, seul un calcul aux éléments finis selon EN ISO 10211 fournit une valeur exacte.


FAQ : QUESTIONS TECHNIQUES POUR ÉVALUER UN PRESTATAIRE

Un entrepreneur en bâtiment présente des documents sur les ponts thermiques à un client dans une salle de réunion. Un ordinateur portable affiche des graphiques de thermographie. L'ambiance est professionnelle et studieuse.

Q1 : Quelle valeur de $\Psi_{inst}$ intégrez-vous dans vos calculs de performance, et disposez-vous d’une note de calcul conforme à l’EN ISO 10077-1 ?

Cette question vérifie la connaissance du pont thermique d’installation par le prestataire. L’absence de réponse précise ou l’évocation exclusive du Uw indique une méconnaissance des exigences normatives. Un professionnel compétent dispose de fiches techniques incluant les valeurs $\Psi_{inst}$ pour chaque configuration de pose.

Q2 : Comment assurez-vous la continuité de l’isotherme 10°C à la jonction dormant-maçonnerie en configuration ITI ?

Cette question évalue la compréhension des mécanismes hygrothermiques. La réponse attendue mentionne le positionnement du dormant, l’utilisation de précadres isolants ou le retour d’isolant sur l’ébrasement. Une réponse évasive signale une approche purement commerciale.

Q3 : Le Uw de 1,1 mentionné sur votre devis correspond-il au produit seul certifié CSTB ou à la performance installée incluant vos fixations ?

Cette question force la distinction entre performance certifiée et performance livrée. La réponse honnête reconnaît que le Uw est une valeur laboratoire et que la performance réelle dépend de la mise en œuvre. Toute affirmation contraire constitue une information trompeuse.

Q4 : Utilisez-vous des précadres isolants structurels ou fixez-vous le dormant directement sur la maçonnerie ?

Cette question identifie immédiatement le niveau de qualité de la prestation. La fixation directe sur maçonnerie sans traitement du pont thermique caractérise une installation économique incompatible avec les objectifs de performance thermique élevée.

Q5 : Quel protocole de contrôle appliquez-vous pour vérifier l’étanchéité à l’air périphérique après pose ?

Cette question évalue l’existence d’une démarche qualité. L’absence de test d’infiltrométrie ou de contrôle visuel documenté indique une approche sans vérification de la performance finale.


CONCLUSION : VERDICT TECHNIQUE

Le coefficient Uw constitue une mesure de laboratoire dont la transposition directe en performance installée relève de l’erreur technique ou de l’omission délibérée. La formule $U_{w,inst}$ intégrant le terme $l_{inst} \cdot \Psi_{inst}$ représente la seule expression valide de la performance thermique réelle d’une menuiserie.

La pose en applique standard en ITI génère une dégradation systématique de 35 à 45% du coefficient thermique annoncé. Cette réalité physique, documentée par les normes européennes et les travaux du Passivhaus Institut, invalide les argumentaires commerciaux fondés exclusivement sur le Uw.

L’exigence du calcul $\Psi_{inst}$ auprès de tout fournisseur constitue désormais la condition préalable à toute décision d’achat éclairée.
