Simulation Thermique 2D : L’Unique Garantie de Performance pour les Jonctions Menuiseries Haut de Gamme
Dans l’écosystème de l’architecture de prestige, l’intuition constitue une faute professionnelle. Une proportion significative de projets haut de gamme repose sur une aberration structurelle : l’utilisation de détails de pose génériques pour des enveloppes thermiques complexes. Cette pratique transforme des investissements immobiliers majeurs en passifs thermiques. La simulation des flux thermiques représente l’unique barrière mathématique contre l’inévitabilité physique du sinistre.
LA RÉVÉLATION PAR L’ISOTHERME : DÉCRYPTER LES FLUX THERMIQUES
La compréhension des mécanismes de transfert thermique aux jonctions menuiserie-gros œuvre conditionne la réussite de tout projet architectural exigeant. Sans cette analyse préalable, l’architecte opère dans l’incertitude.
FONCTIONNEMENT DE L’ANALYSE SPECTRALE 2D

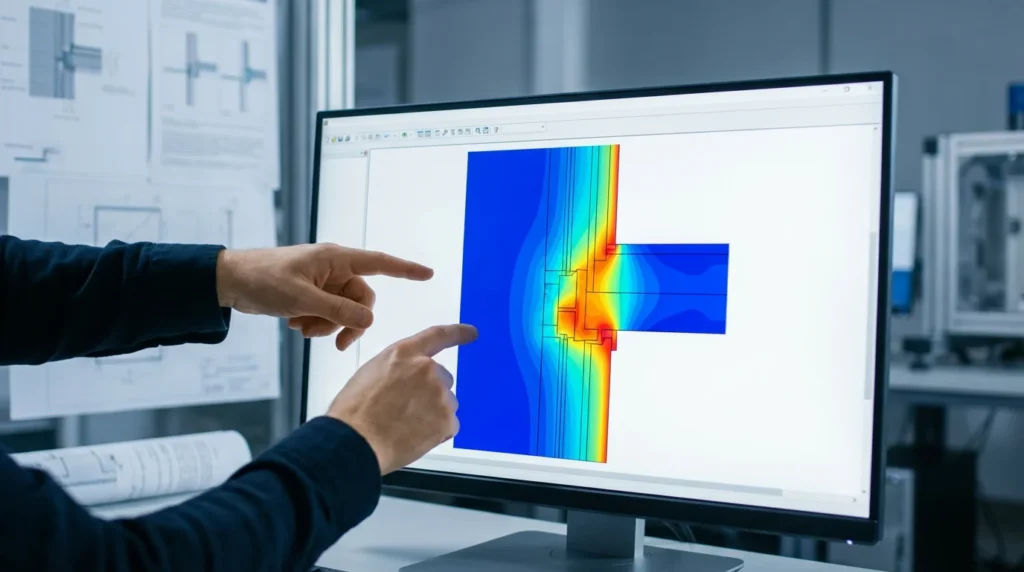

La simulation thermique bidimensionnelle, réalisée via des moteurs de calcul tels que Flixo ou THERM, génère une radiographie de la jonction menuiserie-gros œuvre. Cette analyse expose trois paramètres déterminants :
- Continuité thermique : La rupture du flux isolant apparaît sous forme de gradient colorimétrique, identifiant les zones de déperdition énergétique concentrée.
- Point de rosée critique : Le logiciel calcule le facteur de température de surface (fRsi). Lorsque l’isotherme de 12,6°C — seuil de développement fongique selon les conditions standard — migre vers la surface intérieure, la pathologie devient une certitude physique.
- Coefficient Psi (Ψ) : Cette valeur chiffrée de déperdition linéique constitue la seule donnée valable pour un calcul PHPP (Passive House Planning Package) ou RE2020 rigoureux.

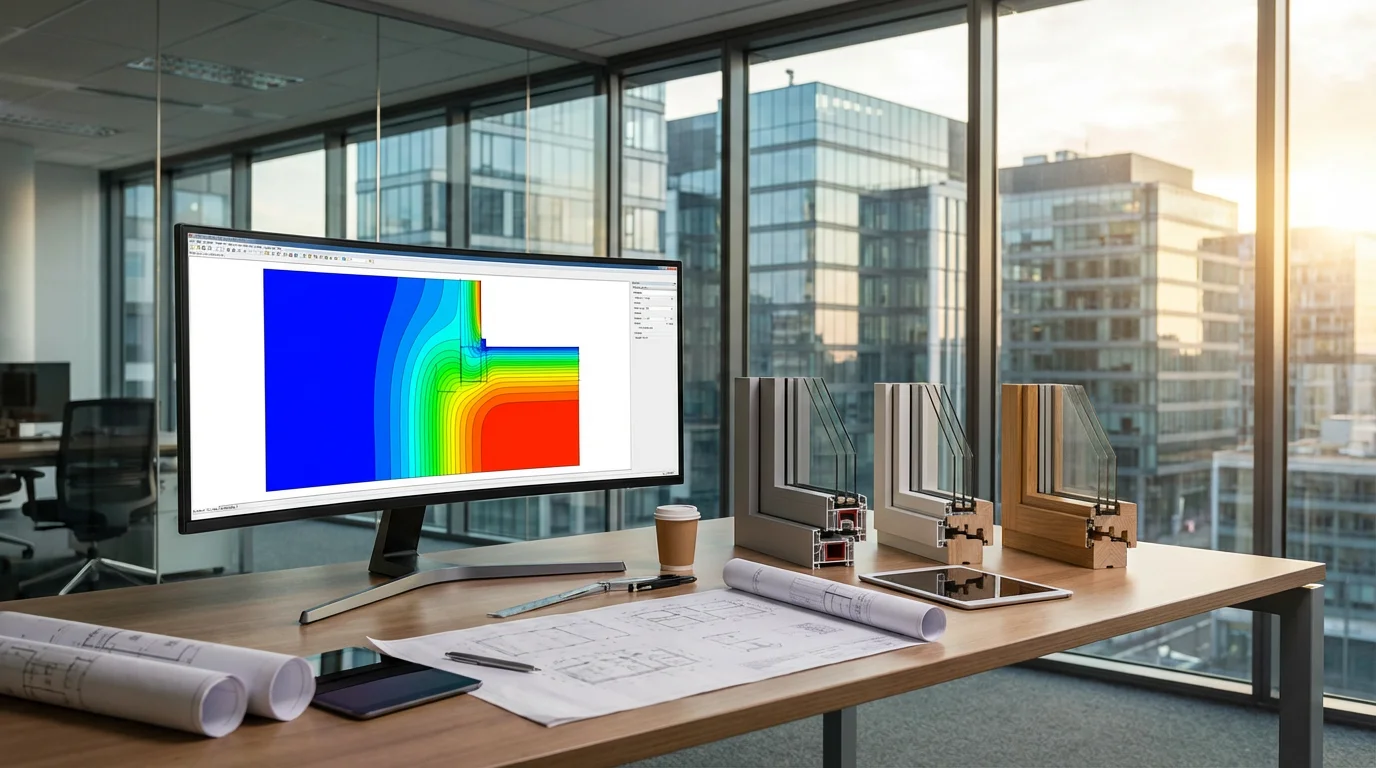

LECTURE DES CARTES D’ISOTHERMES
La carte des isothermes matérialise les lignes de température constante à travers la coupe du bâtiment. L’échelle chromatique — du bleu (zones froides) au rouge (zones chaudes) — permet d’identifier instantanément les discontinuités thermiques. Une concentration de lignes isothermes signale un gradient thermique élevé, donc une zone de déperdition.
L’INCOMPATIBILITÉ DES DÉTAILS CATALOGUE AVEC LES STRUCTURES SPÉCIFIQUES
L’utilisation de coupes techniques issues des brochures commerciales des fabricants de fenêtres présente des limitations structurelles majeures. Ces schémas correspondent à des configurations de laboratoire, calculées sur des maçonneries standards.

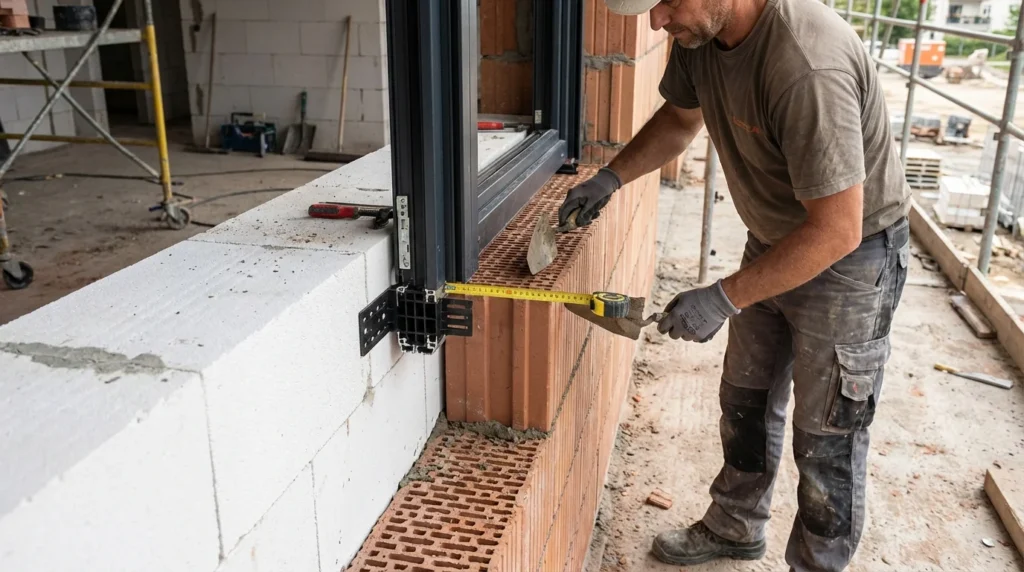

CAS DU MONOMUR : BRIQUE RECTIFIÉE ET BÉTON CELLULAIRE
La performance thermique des murs monomur repose sur une structure alvéolaire complexe. Un détail standard ne prend pas en compte la position exacte du précadre par rapport aux alvéoles. La fixation d’une menuiserie sans simulation de l’impact des ancrages dans la brique génère un pont thermique que le catalogue ne quantifie pas.
Les paramètres ignorés par les détails génériques comprennent :
- La position des alvéoles par rapport aux points de fixation
- La conductivité thermique réelle de la brique selon son orientation
- L’impact des joints de mortier sur le flux thermique local
CAS DE L’ISOLATION THERMIQUE PAR L’EXTÉRIEUR (ITE)
Le déport de la menuiserie dans l’isolant constitue un paramètre critique. Une variation de 20 mm de la position du dormant ou l’utilisation d’une équerre métallique non rupteur de pont thermique modifie le flux thermique de manière significative. La simulation sanctionne cette erreur par une chute mesurable du fRsi.
TABLEAU COMPARATIF : APPROCHE EMPIRIQUE VERSUS APPROCHE FORENSIQUE
| Critère | Approche Empirique (Détail Standard) | Approche Forensique (Simulation 2D) | Verdict Technique |
|---|---|---|---|
| Précision | Générique, tolérance supérieure à 30% | Chirurgicale, tolérance inférieure à 1% | L’empirisme génère une perte de capital |
| Gestion de l’humidité | Inconnue (risque latent) | Calculée (facteur fRsi validé) | La simulation prévient la pathologie |
| Optimisation coût | Surdimensionnement ou sous-qualité | Dimensionnement exact des rupteurs | Rentabilité par la précision |
| Valeur juridique | Nulle (document commercial) | Probante (note de calcul ISO 10211) | Protection légale documentée |
| Adaptabilité | Configuration unique | Paramétrable selon chaque projet | Flexibilité technique supérieure |
LA SÉCURITÉ JURIDIQUE PAR LA PREUVE NUMÉRIQUE
Le contentieux construction en France impose des exigences probatoires strictes. En cas de sinistre — moisissures, condensation, sensation de paroi froide — l’expert judiciaire demande les notes de calcul, non les promesses commerciales.
VALEUR PROBANTE DE LA SIMULATION EN PHASE EXE
La simulation thermique en phase Exécution remplit trois fonctions juridiques :
- Preuve de conception : Elle démontre que l’architecte a validé la faisabilité technique de la jonction spécifique au chantier.
- Transfert de responsabilité : Elle impose à l’entreprise de pose une obligation de résultat quantifiée. Si la mise en œuvre diffère du modèle simulé, la responsabilité de l’entreprise devient totale.
- Validation normative : Elle justifie les nœuds constructifs dans les labels exigeants (Passivhaus, Minergie-P, BBCA).
Le coût d’une simulation — entre 500 € et 1 500 € par type de détail — reste dérisoire face au coût d’un sinistre décennal pour infiltration et moisissures, dont les montants dépassent fréquemment 50 000 €.
LISTE DE CONTRÔLE : PRÉPARATION DU DOSSIER DE SIMULATION
Pour obtenir une simulation valide, l’architecte doit fournir et exiger les données suivantes. Tout manquement invalide le calcul.
- ☐ Coupes DXF/DWG précises au millimètre de la jonction réelle (exclusion des croquis approximatifs)
- ☐ Conductivité thermique (λ) certifiée de chaque matériau : brique, isolant, joint, compribande, dormant, vitrage
- ☐ Position exacte des fixations mécaniques (vis, équerres) et leur nature : acier, inox, composite
- ☐ Conditions aux limites : température intérieure/extérieure et humidité relative selon la zone climatique du projet
- ☐ Épaisseur réelle de chaque couche de matériau, mesurée sur site ou sur plans d’exécution
- ☐ Spécifications des profilés de menuiserie avec documentation technique du fabricant
LISTE DE CONTRÔLE : VALIDATION DU RAPPORT D’ÉTUDE
La signature du bon de commande des menuiseries requiert la vérification préalable des points suivants sur le rapport de simulation :
- ☐ Présence du calcul du coefficient linéique Ψ (W/m·K) pour chaque jonction : seuil, linteau, tableau
- ☐ Vérification du facteur de température de surface fRsi (valeur supérieure à 0,75 ou 0,80 selon la zone climatique)
- ☐ Visualisation des isothermes avec échelle de couleur lisible et graduée
- ☐ Mention explicite de la conformité à la norme NF EN ISO 10211
- ☐ Identification du logiciel utilisé et de sa version
- ☐ Signature du bureau d’études thermiques avec numéro d’assurance professionnelle
DIAGNOSTIC DES ERREURS ET SOLUTIONS CORRECTIVES
SYMPTÔME : CONDENSATION RÉCURRENTE SUR LA PARCLOSE OU LE DORMANT
Cause profonde : Rupture du plan isotherme. Le détail standard a ignoré la conductivité de l’équerre de fixation traversant l’isolant.
Solution : Modélisation rétroactive pour identifier le pont thermique. Remplacement par fixations en composite ou correction de l’isolation par sur-isolation locale (manchonnage thermique).
SYMPTÔME : SENSATION DE COURANT D’AIR SANS INFILTRATION MESURABLE
Cause profonde : Asymétrie des températures de surface générant un inconfort radiatif. Le mur présente une température basse à la jonction en raison d’un retour d’isolant insuffisant en tableau.
Solution : Simulation pour déterminer l’épaisseur minimale de l’isolant de retour tableau nécessaire pour élever la température de surface au-dessus de 17°C.
SYMPTÔME : DÉVELOPPEMENT FONGIQUE LOCALISÉ EN ANGLE DE FENÊTRE
Cause profonde : Facteur fRsi inférieur au seuil critique de 0,75, créant une zone de condensation permanente invisible.
Solution : Reprise complète du détail de pose avec intégration d’un rupteur thermique périphérique et validation par nouvelle simulation.
FAQ : QUESTIONS TECHNIQUES DISCRIMINANTES
Ces questions permettent d’évaluer la compétence technique d’un fournisseur :
Quelle valeur de conductivité thermique (λ) avez-vous utilisée pour modéliser les cavités d’air non ventilées dans le profilé, conformément à la norme ISO 10077-2 ?
Cette question vérifie la connaissance des conventions de calcul normalisées. Les cavités d’air possèdent des résistances thermiques équivalentes définies par la norme, variant selon leurs dimensions et leur orientation.
Votre calcul de pont thermique prend-il en compte l’impact ponctuel des vis de fixation par une modélisation 2D équivalente ?
L’omission des fixations métalliques dans une configuration ITE constitue une erreur méthodologique majeure. Chaque vis traversant l’isolant crée un pont thermique ponctuel quantifiable.
Pouvez-vous garantir un facteur fRsi supérieur à 0,80 sur le rejingot maçonné avec ce détail de pose spécifique ?
Cette question engage le fournisseur sur le risque de développement fongique et établit une base contractuelle mesurable.
Avez-vous utilisé les conditions aux limites adiabatiques pour les plans de coupe selon les règles de l’art ?
La vérification des conditions aux limites confirme la rigueur scientifique de la modélisation. Les plans de coupe doivent respecter des distances minimales par rapport aux singularités thermiques.
Quel logiciel de simulation utilisez-vous et dispose-t-il d’une validation selon la norme EN ISO 10211 ?
Les logiciels Flixo et THERM disposent de validations normatives documentées. D’autres outils requièrent une vérification de leur conformité aux méthodes de calcul standardisées.
CONCLUSION
La norme NF EN ISO 10211 constitue la référence exclusive pour l’évaluation des ponts thermiques. Un détail catalogue non simulé pour une configuration murale spécifique représente une approximation technique sans valeur probante. La simulation thermique 2D transforme l’incertitude en donnée quantifiée, permettant l’optimisation des performances et la sécurisation juridique du projet. L’investissement dans une étude thermique — entre 500 € et 1 500 € par détail — génère un retour mesurable en prévention des sinistres et en conformité réglementaire.
Prochaine étape pratique : Exiger systématiquement une simulation thermique 2D conforme à la norme ISO 10211 pour chaque type de jonction menuiserie avant validation du lot façade.
