Isolation par l’intérieur (ITI) : le précadre thermique, unique rempart contre la défaillance structurelle
Le marché français du bâtiment perpétue une contradiction technique majeure : des fenêtres à triple vitrage haute performance ($U_w < 1.0$ W/m².K) sont systématiquement installées selon des méthodes qui annulent leur efficacité. Cette analyse forensique démontre pourquoi la fixation standard sur équerres métalliques constitue une faillite thermique programmée, et comment le précadre isolant représente la seule réponse conforme aux lois de la physique.
LA GRANDE DISSIMULATION DU COEFFICIENT $\Psi$ : ÉTAT DES LIEUX

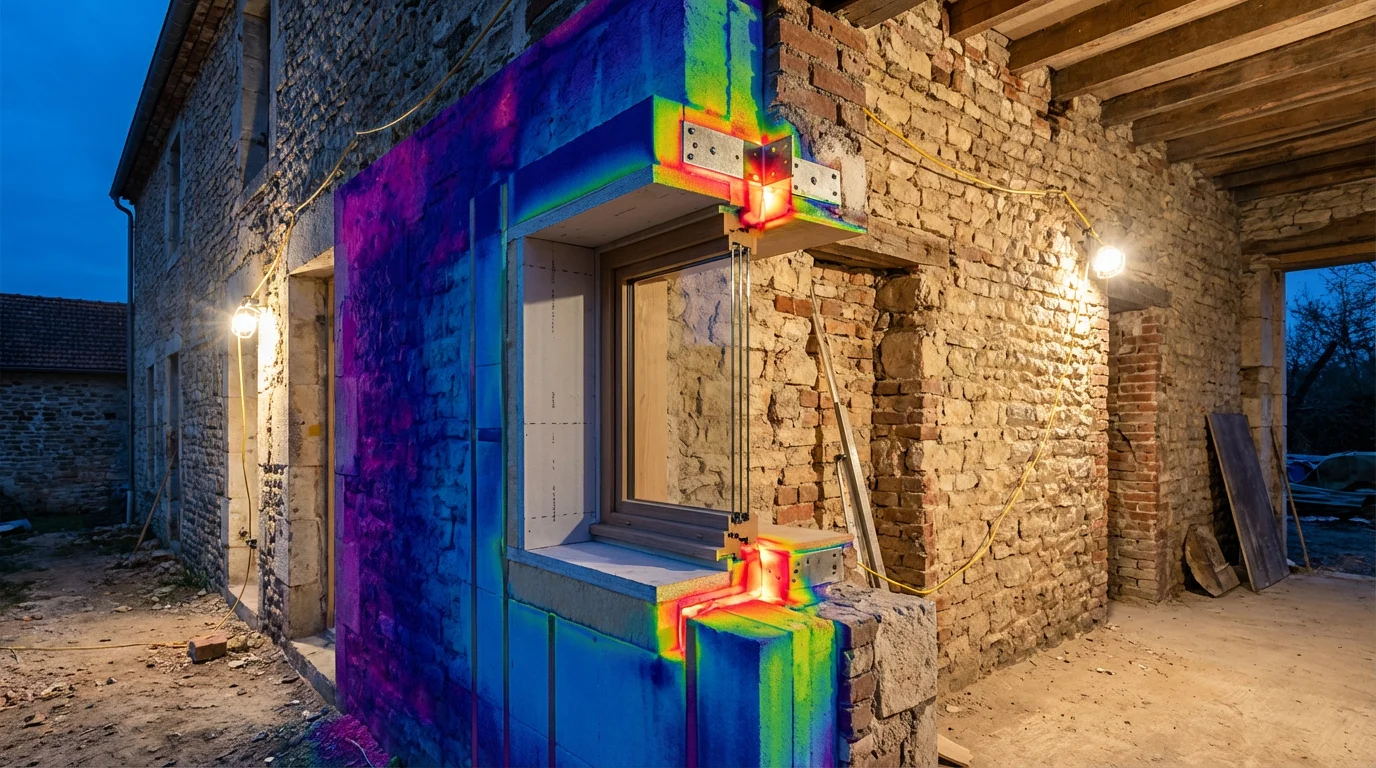

En Isolation Thermique par l’Intérieur (ITI), la pratique standard française de fixation par équerres métalliques ou précadres bois non traités génère un pont thermique linéique dont l’impact dépasse largement les estimations forfaitaires utilisées dans les études thermiques réglementaires.
Le mécanisme est direct : l’acier galvanisé, avec une conductivité thermique de 50 W/(m.K), traverse l’épaisseur de l’isolant et connecte thermiquement la maçonnerie froide à la paroi intérieure. Le flux thermique emprunte ce chemin de moindre résistance. La température de surface intérieure chute localement sous le point de rosée.

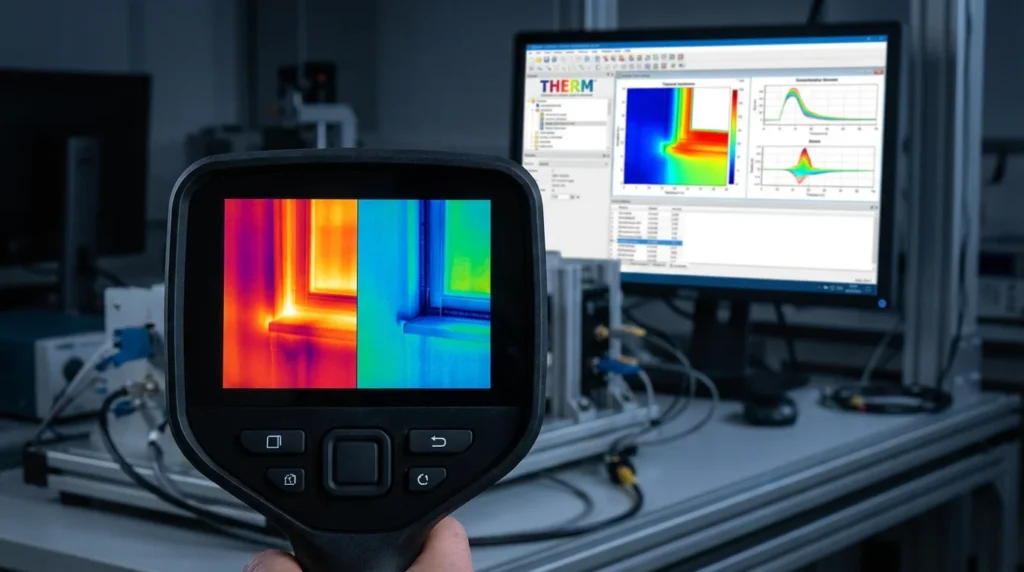

Les données de terrain confirment cette réalité. Les bureaux d’études thermiques spécialisés dans les simulations aux éléments finis (logiciels THERM, Flixo) mesurent des coefficients $\Psi_{install}$ de 0,15 à 0,30 W/(m.K) pour les poses standard, contre 0,02 à 0,05 W/(m.K) avec précadre thermique. L’écart représente un facteur 6 sur les déperditions linéiques.
ANALYSE MÉDICO-LÉGALE DU FACTEUR $f_{Rsi}$
La performance thermique d’une jonction se quantifie par le facteur de température de surface intérieure $f_{Rsi}$. Ce coefficient détermine si la condensation superficielle se produira.
FORMULATION MATHÉMATIQUE
La relation fondamentale s’exprime ainsi :
$$f_{Rsi} = \frac{\theta_{si} – \theta_e}{\theta_i – \theta_e}$$
Les variables sont définies comme suit :
- $\theta_{si}$ : température de surface intérieure au point critique (°C)
- $\theta_i$ : température ambiante intérieure, conventionnellement 20°C
- $\theta_e$ : température extérieure de référence, conventionnellement -5°C en zone H1
SEUILS RÉGLEMENTAIRES ET PHYSIQUES
La réglementation française (DTU et Règles Th-Bât) impose un $f_{Rsi}$ minimum de 0,70 pour les parois courantes. Les zones à risque (jonctions, angles) nécessitent un $f_{Rsi} \geq 0,75$ pour prévenir le développement fongique. La pratique recommande 0,80 comme marge de sécurité.
À 20°C et 50% d’humidité relative, le point de rosée se situe à 9,3°C. La température critique de surface pour éviter les moisissures (Aspergillus niger) est de 12,6°C, correspondant à une humidité relative de surface de 80%.
RÉSULTATS COMPARATIFS
Les simulations thermiques bidimensionnelles produisent les résultats suivants :
- Pose sur équerres métalliques : $f_{Rsi}$ = 0,55 à 0,65
- Pose sur précadre bois non traité : $f_{Rsi}$ = 0,65 à 0,72
- Pose sur précadre Purenit/Compacfoam : $f_{Rsi}$ = 0,82 à 0,90
La pose standard génère une température de surface $\theta_{si}$ de 8,75°C à 11,25°C. Cette valeur est inférieure au seuil de condensation.

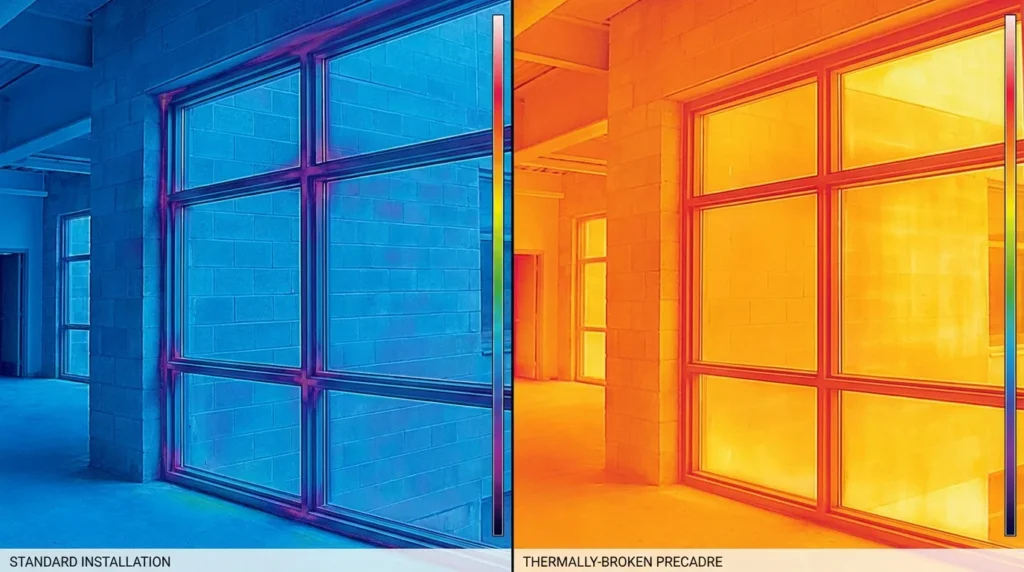

COMPARATIF FORENSIQUE : FIXATION STANDARD VERSUS PRÉCADRE THERMIQUE
| Critère d’analyse | Fixation standard | Précadre thermique | Écart quantifié |
|---|---|---|---|
| Matériau | Acier galvanisé λ=50 W/(m.K) | Purenit/Compacfoam λ=0,08 W/(m.K) | Facteur 625 |
| Coefficient $\Psi_{install}$ | 0,15 à 0,30 W/(m.K) | 0,02 à 0,05 W/(m.K) | Réduction 85% |
| Facteur $f_{Rsi}$ | 0,55 à 0,65 | 0,82 à 0,90 | Gain +0,25 |
| Position isotherme 13°C | Plaque de plâtre | Corps du précadre | Déplacement 40mm |
| Masse volumique | Variable | >150 kg/m³ | Stabilité mécanique |
| Résistance à l’humidité | Corrosion/pourrissement | Imputrescible | Durabilité >50 ans |
| Coût unitaire (fenêtre standard) | 15-25€ | 80-150€ | Surcoût 100€ |
| Coût sinistre moyen | 3000-8000€ | 0€ | ROI immédiat |
UTILITÉ DES SOLUTIONS
Le précadre thermique remplit trois fonctions simultanées : rupture du pont thermique linéique, support mécanique stable pour la menuiserie, et substrat d’accrochage pour les membranes d’étanchéité à l’air.
AVANTAGES TECHNIQUES
- Déplacement de l’isotherme critique hors de la zone de finition
- Compatibilité avec tous types de menuiseries (PVC, aluminium, bois)
- Rectification des défauts de planéité du tableau maçonné
INCONVÉNIENTS IDENTIFIÉS
- Surcoût initial de 80 à 150€ par baie
- Nécessité d’une coordination accrue entre corps d’état
- Formation spécifique requise pour les poseurs
PROTOCOLES DE CONTRÔLE QUALITÉ
LISTE DE CONTRÔLE 1 : PRÉPARATION DU SUPPORT (AVANT POSE)
- Planéité du tableau vérifiée : tolérance inférieure à 3mm sous règle de 2m
- Dimensionnement du précadre : couverture totale de l’épaisseur d’isolant ITI
- Primaire d’accrochage appliqué sur maçonnerie pour membrane d’étanchéité
- Absence de remontées capillaires sur le support (humidimètre < 5%)
- Cotes de réservation conformes au plan d’exécution (jeu périphérique 10-15mm)
- Fixations mécaniques positionnées hors zone de pont thermique
LISTE DE CONTRÔLE 2 : CONTRÔLE POST-INSTALLATION
- Compression du joint compribande classe 1 vérifiée (20% de l’épaisseur nominale)
- Vis de fixation noyées ou à tête réduite (diamètre < 6mm)
- Continuité isolant/précadre sans lame d’air circulante
- Membrane d’étanchéité raccordée au dormant par bande adhésive appropriée
- Absence de perforation de la membrane par les fixations

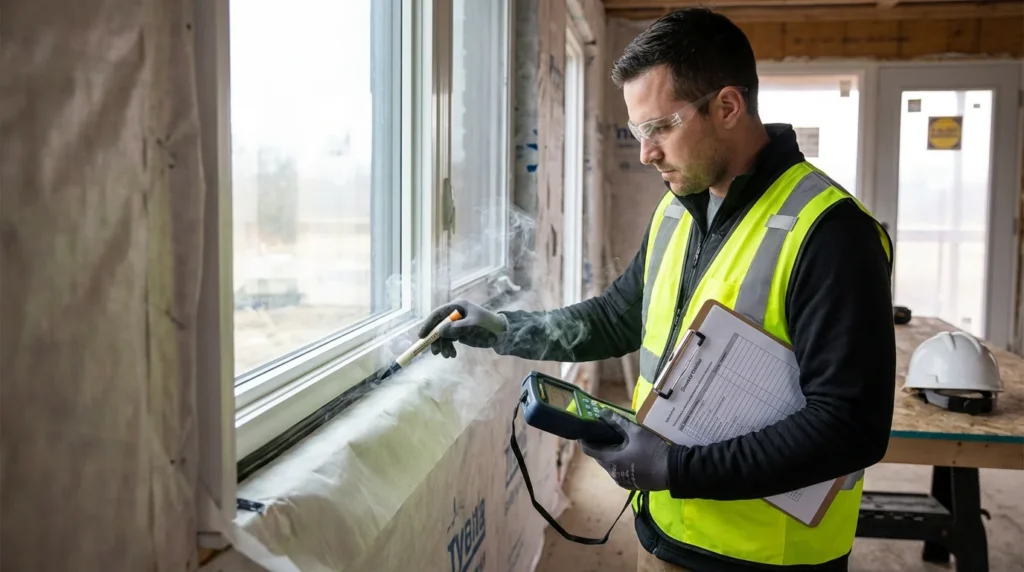

- Test d’étanchéité à l’air par fumigène si requis
DIAGNOSTIC DES ERREURS : CHAÎNE DE CAUSALITÉ
SYMPTÔME OBSERVÉ
Apparition de taches noires (colonies fongiques Aspergillus/Penicillium) dans les angles supérieurs des tableaux de fenêtres, généralement 18 à 36 mois après réception.
CAUSE RACINE
Le retour d’isolant (complexe BA13 + polystyrène 20mm) a été posé sur équerre métallique en contact direct avec la maçonnerie. Le métal a abaissé la température de surface du parement intérieur sous le point de rosée. La condensation superficielle répétée a créé un milieu favorable au développement fongique.
Diagnostic thermique : $f_{Rsi}$ mesuré entre 0,58 et 0,67. Valeur non conforme au seuil de 0,75.
SOLUTION CURATIVE
Phase 1 : Dépose des habillages intérieurs sur 300mm autour de la baie
Phase 2 : Découpe des équerres métalliques au ras de la maçonnerie
Phase 3 : Injection de mousse PU haute densité (palliatif) ou pose d’un précadre de rénovation
Phase 4 : Traitement fongicide des surfaces contaminées
Phase 5 : Reconstitution des parements avec membrane d’étanchéité continue
Coût moyen de reprise : 3500 à 6500€ par baie, hors préjudice d’usage.
La solution préventive reste l’unique approche économiquement rationnelle : prescription initiale d’un précadre monobloc isolant (Blaugelb Triotherm, Purenit, Compacfoam) avec protocole d’étanchéité certifié.
FAQ : QUESTIONS TECHNIQUES POUR L’ARCHITECTE
Quelle valeur $\Psi$ figure dans l’étude thermique réglementaire pour la jonction mur/fenêtre ?
Les études RT2012/RE2020 utilisent fréquemment des valeurs forfaitaires (0,10 à 0,15 W/(m.K)) qui sous-estiment les déperditions réelles des poses standard. Exigez le calcul spécifique aux éléments finis avec le détail constructif prévu. L’écart entre valeur forfaitaire et valeur réelle peut atteindre 100%.
Le facteur $f_{Rsi}$ à la jonction sera-t-il supérieur à 0,75 par -5°C extérieur ?
Cette question engage la responsabilité décennale du concepteur. Un $f_{Rsi}$ inférieur à 0,75 en zone H1 constitue un défaut de conception caractérisé. Le refus de certification écrite indique une connaissance du risque. Les assureurs DO intègrent désormais ce critère dans leurs audits techniques.
Comment la continuité d’étanchéité à l’air est-elle assurée entre maçonnerie et dormant ?
La mousse expansive polyuréthane ne constitue pas une barrière à l’air pérenne (perméabilité élevée, retrait dans le temps). La réponse conforme implique une membrane d’étanchéité (type Proclima, Siga) raccordée au dormant par bande adhésive compatible et au support maçonné par primaire d’accrochage.
Le précadre spécifié est-il imputrescible et de masse volumique supérieure à 150 kg/m³ ?
Les précadres en bois tendre (sapin, épicéa) présentent deux risques : déformation sous charge (porte-à-faux des menuiseries lourdes) et pourrissement en cas de condensation interstitielle. Les matériaux Purenit (PUR recyclé) ou Compacfoam (PVC expansé) garantissent stabilité dimensionnelle et durabilité.
Quel est le surcoût réel du précadre thermique rapporté au coût global de la baie ?
Pour une fenêtre standard (1,2m x 1,4m), le surcoût du précadre thermique représente 80 à 150€, soit 8 à 12% du coût de la menuiserie posée. Ce surcoût s’amortit en 3 à 5 ans par les économies de chauffage et évite un sinistre dont le coût moyen dépasse 5000€.
VERDICT FINAL : L’ISOTHERME 13°C NE NÉGOCIE PAS
L’analyse technique conduit à trois conclusions non négociables.
L’échec thermique des poses standard en ITI est mathématiquement démontrable. Le coefficient $\Psi_{install}$ des fixations métalliques génère un $f_{Rsi}$ systématiquement inférieur au seuil de 0,75. La condensation superficielle n’est pas un risque, c’est une certitude physique.
Les précadres thermiques (Purenit, Compacfoam, Blaugelb) constituent la seule solution technique conforme aux exigences de la physique du bâtiment. Leur fonction est de déplacer l’isotherme 13°C dans une zone inerte, hors du parement intérieur.
L’économie apparente de la pose standard (100€ par baie) se transforme en surcoût réel de 3000 à 8000€ par sinistre traité. Le retour sur investissement du précadre thermique est immédiat sur le bilan thermique et garanti sur la durée de vie du bâtiment.
Prochaine étape pratique : exigez systématiquement la simulation thermique 2D de la jonction mur/fenêtre avec calcul du $f_{Rsi}$ avant validation du lot menuiseries.
