Charnières XXL : la physique brutale des vitrages de 150 kg
Le marché de la menuiserie haut de gamme traverse une crise de lucidité technique. L’installation de vitrages de 150 kg sur des ferrures invisibles constitue une vulnérabilité systémique dont les conséquences mécaniques sont prévisibles et quantifiables. Cette analyse forensique expose les mécanismes physiques de l’affaissement et établit les protocoles de vérification indispensables pour les prescripteurs exigeants.
ANALYSE FORENSIQUE : LA PHYSIQUE DU LEVIER ET LE COUPLE DE TORSION
L’erreur fondamentale dans la conception des menuiseries lourdes réside dans l’incompréhension du couple de renversement. Une charnière ne supporte pas uniquement un poids vertical ; elle doit contrer un moment de rotation qui génère une force d’arrachement sur le gond supérieur et une compression sur le pivot inférieur.
DÉMONSTRATION DU COUPLE DE TORSION
Considérons un vantail de fenêtre comme un corps rigide soumis à un moment de force. La contrainte critique n’est pas la masse seule, mais la distribution de cette masse par rapport à l’axe de rotation.
Soit :
- $F_g$ : Force gravitationnelle exercée par le vantail (en Newtons)
- $W$ : Largeur du vantail (en mètres)
- $d_{cg}$ : Distance du centre de gravité par rapport à l’axe de charnière (généralement $W/2$)
Le moment de torsion $\tau$ appliqué à la ferrure est défini par :
$$ \tau = F_g \times d_{cg} \approx (m \cdot g) \times \frac{W}{2} $$
Pour un vantail de 150 kg (soit $\approx 1471,5$ N) et de 1,2 m de large :
$$ \tau = 1471,5 \times 0,6 = 882,9 \text{ Nm} $$

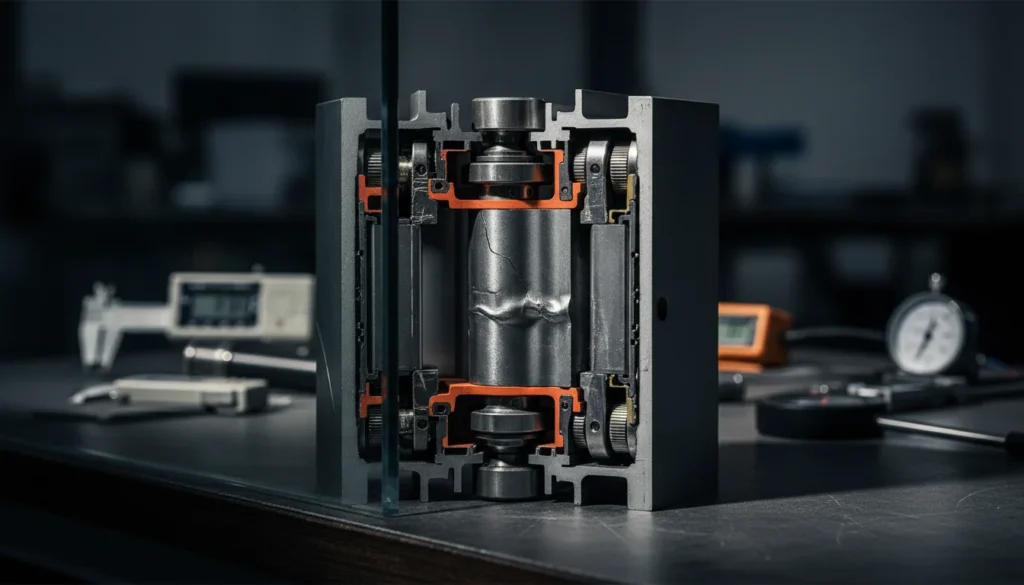

IMPLICATION STRUCTURELLE SUR LES CHARNIÈRES INVISIBLES
Ce couple de près de 900 Nm génère une force d’arrachement horizontal sur la charnière supérieure et une force de compression latérale sur la charnière inférieure. Dans une charnière invisible, le bras de levier interne du mécanisme est réduit à quelques millimètres pour s’insérer dans la feuillure.
Pour contrer le même moment $\tau$, les contraintes internes sur les axes en acier augmentent selon la formule :
$$ F_{interne} = \frac{\tau}{r_{mecanisme}} $$
Lorsque $r_{mecanisme}$ diminue (design invisible), $F_{interne}$ augmente proportionnellement. Cette relation inverse constitue la limite fondamentale des ferrures dissimulées.
TABLEAU COMPARATIF : RÉALITÉ MÉCANIQUE DES FERRURES LOURDES
L’évaluation des options de ferrures pour vitrages de grande masse nécessite une analyse comparative objective. Les données ci-dessous confrontent les spécifications commerciales aux performances mécaniques réelles, basées sur les référentiels Roto NX PowerHinge, Siegenia Titan AF-X et les solutions invisibles du marché.
| Option technique | Utilité | Avantages | Inconvénients |
|---|---|---|---|
| Paumelles apparentes (Heavy Duty) | Support de charges supérieures à 130 kg avec déport d’axe | Réglage tridimensionnel aisé, bras de levier mécanique optimal, usure linéaire prévisible | Présence visuelle sur le profilé |
| Charnières invisibles (Hidden) | Dissimulation totale dans la feuillure | Continuité visuelle du joint, design épuré | Concentration de contraintes, réduction critique de la surface de portance, affaissement au-delà de 100 kg |
| Limiteur d’ouverture | Restriction de l’angle à 90° | Protection contre le choc sur ébrasement | En cas de rafale, le bras de levier sur le limiteur génère des contraintes sur le profilé |
| Renfort de paumelle (Faux-compas) | Soutien additionnel du vantail | Augmentation de la charge admissible théorique | Complexité de réglage, risque de conflits mécaniques internes si mal synchronisé |
Les ferrures classées selon DIN EN 13126-8 doivent atteindre la classe H3 (20 000 cycles) pour les applications supérieures à 80 kg. Une certification inférieure indique une inadéquation avec les charges lourdes.
[OBRAZEK_2]
LISTES DE CONTRÔLE : PROTOCOLES DE VÉRIFICATION
La prévention de l’affaissement repose sur des vérifications systématiques aux phases de conception et de réception. Ces protocoles permettent d’identifier les configurations à risque avant l’apparition des défaillances.
CHECKLIST 1 : PRÉPARATION ET CONCEPTION (AVANT COMMANDE)
- ☐ Vérification des abaques de charge : exiger le diagramme Largeur x Hauteur spécifique au poids du vitrage
- ☐ Validation du ratio dimensionnel : le ratio Hauteur/Largeur doit être supérieur à l’indice critique fourni par le gammiste (généralement supérieur à 1.2)
- ☐ Certification DIN EN 13126-8 : vérifier la classe de durabilité (H3 minimum pour poids supérieur à 80 kg)
- ☐ Ancrage dans le renfort : confirmation écrite que les vis de charnières traversent l’acier du renfort dormant
- ☐ Spécification du matériau de douille : exiger un alliage fritté ou composite haute densité pour le pivot inférieur
- ☐ Documentation du couple de serrage : obtenir les valeurs de serrage recommandées par le fabricant

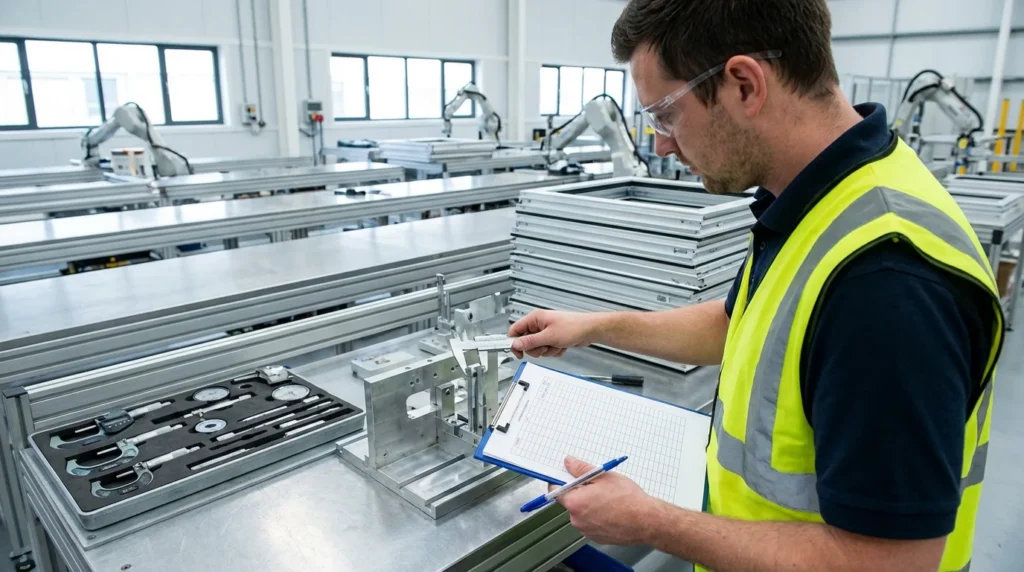

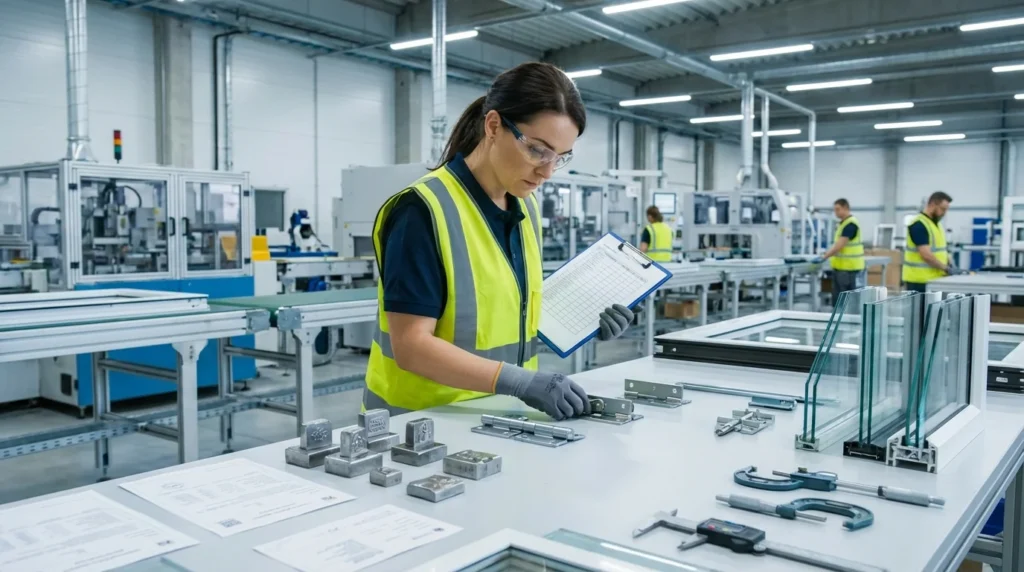

CHECKLIST 2 : CONTRÔLE QUALITÉ (RÉCEPTION DE CHANTIER)
- ☐ Test de la feuille de papier : insérer une feuille entre ouvrant et dormant sur tout le périmètre, vérifier la résistance uniforme à l’extraction
- ☐ Mesure de l’affaissement initial : mesurer la diagonale de l’ouvrant, tolérance acceptable de 1 mm maximum
- ☐ Contrôle des vis de réglage : vérifier qu’elles ne sont pas en butée maximale
- ☐ Vérification du calage vitrage : contrôler la position des cales et leur conformité au schéma de calage
- ☐ Test de manœuvre : effectuer 10 cycles complets d’ouverture/fermeture sans frottement ni bruit anormal
- ☐ Documentation photographique : archiver l’état initial des ferrures pour référence future
DIAGNOSTIC DES ERREURS : PROTOCOLE D’INTERVENTION
L’identification précoce des symptômes de défaillance permet d’intervenir avant la dégradation irréversible des composants. Les trois pathologies suivantes représentent les cas les plus fréquents sur les menuiseries lourdes.
SYMPTÔME 1 : FROTTEMENT EN TRAVERSE BASSE
- Observation : Le vantail touche le dormant en partie basse côté poignée après 6 mois d’utilisation
- Cause : Fluage des matériaux ou déformation plastique de l’axe de la charnière inférieure sous contrainte de compression excentrée
- Solution : Installation d’un cale-vitrage structurel (calage à l’anglaise) pour rediriger le vecteur de force vers le talon de la charnière, ou remplacement de la ferrure par un modèle à douilles renforcées
SYMPTÔME 2 : CLAQUEMENT SEC À LA MANŒUVRE OSCILLO-BATTANTE
- Observation : Bruit métallique lors du basculement
- Cause : Jeu excessif dans le compas supérieur dû à l’élongation du métal (fatigue mécanique selon DIN EN 13126-8), le vantail effectue une chute libre sur quelques millimètres avant engagement de la sécurité
- Solution : Remplacement immédiat du compas, le métal a atteint sa limite d’élasticité, ce symptôme constitue un précurseur de rupture
SYMPTÔME 3 : DÉFORMATION DU JOINT D’ÉTANCHÉITÉ CÔTÉ CHARNIÈRE
- Observation : Le joint est écrasé et ne reprend pas sa forme initiale
- Cause : La charnière invisible ne maintient plus l’axe de rotation virtuel constant, le vantail se déplace latéralement lors de l’ouverture
- Solution : Remplacement complet requis, la géométrie de la charnière est compromise de manière irréversible
FAQ : QUESTIONS TECHNIQUES POUR L’ÉVALUATION DES FOURNISSEURS
Les questions suivantes permettent d’évaluer la compétence technique d’un fournisseur et la pertinence de ses préconisations pour les applications lourdes.
Q1 : Quelle est la courbe de dégressivité de charge des charnières invisibles en fonction de la largeur du vantail ?
La charge admissible d’une charnière diminue lorsque la largeur du vantail augmente, en raison de l’augmentation proportionnelle du couple de torsion. Une réponse limitée à une valeur unique (exemple : « 150 kg ») sans référence aux dimensions indique une méconnaissance des contraintes mécaniques réelles. Exigez le diagramme complet Largeur x Hauteur x Charge.
Q2 : Quel est le matériau de la douille de friction dans le pivot inférieur ?
Pour des charges supérieures à 100 kg, les douilles en polymère acétal présentent des risques de fluage sous contrainte permanente. Les alliages frittés ou composites haute densité offrent une résistance supérieure à la pression de Hertz. Cette information figure dans les fiches techniques détaillées des fabricants Roto, Maco et Siegenia.
Q3 : La garantie couvre-t-elle l’affaissement du vantail ou uniquement la rupture de la ferrure ?
La majorité des garanties excluent les opérations de réglage. Un affaissement progressif rend la fenêtre inopérante sans provoquer de rupture visible. Exigez une clause explicite couvrant le maintien des performances géométriques sur la durée de garantie.
Q4 : Les tests de fatigue cyclique ont-ils été réalisés avec le vitrage réel commandé ?
Les certifications DIN EN 13126 sont obtenues sur des configurations standardisées. Les dimensions et masses hors normes nécessitent des validations spécifiques. L’absence de tests empiriques sur les configurations extrêmes constitue un facteur de risque documenté.
CONCLUSION
L’analyse des contraintes mécaniques sur les ferrures de vitrages lourds conduit à trois constats techniques :
Le vitrage supérieur à 100 kg génère des couples de torsion qui accélèrent l’usure des pivots de manière non linéaire. La réduction dimensionnelle des mécanismes invisibles augmente proportionnellement les pressions de contact internes. La conformité DIN EN 13126 constitue un seuil minimal qui ne garantit pas la performance sur des configurations hors normes.
Pour les prescripteurs, la prochaine étape consiste à exiger systématiquement les abaques de charge dimensionnels et à refuser toute ferrure invisible pour des masses supérieures à 100 kg, indépendamment des arguments esthétiques avancés.
